硅酸三钙（Calcium silicate）是一种无机化合物，分子式为Ca3SiO5，分子量为为228.3165，是水泥的成分之一。硅酸三钙水化反应快，水化放热量大。

普通水泥的主要成分是硅酸三钙(3CaO·SiO2)、硅酸二钙(2CaO·SiO2)和铝酸三钙(3CaO·Al2O3)等。由石灰石和粘土烧结而成的是硅酸盐水泥，它的主要成分是硅酸三钙。在调和水泥过程中，若添加石英砂（黄砂）形成俗称“三和土”的调和物，或在水泥内部置入钢筋（俗称钢筋水泥），则它的机械强度更大。

中文名：硅酸三钙

外文名：Calcium silicate

CAS No：12168-85-3

EINECS号：235-336-9

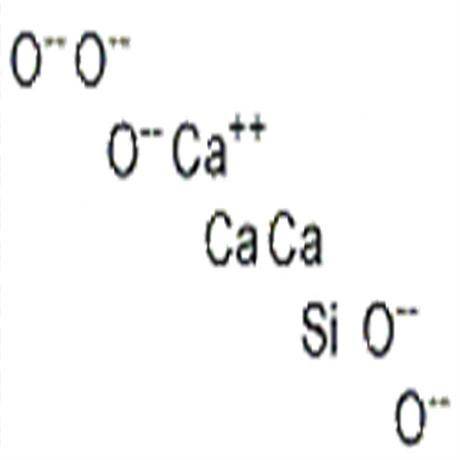

分子式：Ca3SiO5

分子量：228.3165

熔点：1900 ℃

CBNumber：CB3941753

外文别名：c3s

密度：2.61 g/cm³

白色固体。纯硅酸三钙只在1250～2065℃温度范围内稳定，在2065℃以上不一致熔融为氧化钙和液相，在1250℃以下分解为硅酸二钙和氧化钙。在急冷条件下，硅酸三钙的分解速度较慢，使其可在常温下以介稳态存在。硅酸三钙可由氧化钙和二氧化硅在高温下通过固相反应生成，也可由硅酸二钙和氧化钙反应生成。硅酸三钙是水泥熟料的主要矿物，含量可达50%或更多。

硅酸三钙水化过程分五个阶段：诱导前期（15min）、诱导期、加速期、衰退期、稳定期。

诱导前期：加水后立即发生急剧化学反应，但持续时间较短，在15min内结束。

诱导期：反应速率极其缓慢，持续2~4h（水泥浆体保持塑性）。初凝时间基本相当于诱导期的结束。

加速期：反应重新加快，反应速率随时间而增大，出现第二个放热峰。在达到峰顶时本阶段即告结束（4~8h），此时终凝时间已过，水泥石开始硬化。

减速期：水化衰减期，反应速率随时间下降的阶段（12~24h），水化作用逐渐受扩散速率控制。

稳定期：反应速率很低，反应过程基本趋于稳定，水化完全受扩散速率控制。

危险运输编码：暂无

危险品标志：刺激

安全标识：S22S26S37/S39

危险标识：R36/37

1、氢键供体数量：0

2、氢键受体数量：5

3、可旋转化学键数量：0

4、准确质量：227.839273

5、同位素质量：227.839273

6、拓扑分子极性表面积（TPSA）：109

7、重原子数量：9

8、形式电荷：0

9、复杂度：21.1

10、同位素原子数量：0

11、确定原子立构中心数量：0

12、不确定原子立构中心数量：0

13、确定化学键立构中心数量：0

14、不确定化学键立构中心数量：0

15、共价键单元数量：4
