-
粘附 编辑
粘附
固体表面剩余力场与其紧密接触的固体或液体的质点相互吸引发生粘附。粘附现象的本质和吸附一样，都是两种物质之间表面力作用的结果。 粘附作用可通过两固相相对滑动时的摩擦、固体粉末的聚集和烧结等现象表现出来。
粘附是指以刻蚀法去除牺牲层时，微细的结构体附着于底板和其他结构体的现象。

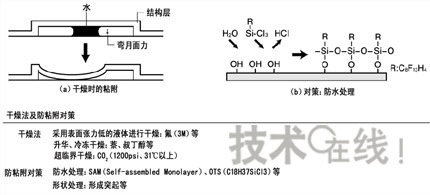

放粘附处理
湿法蚀刻中可避免发生粘附现象的方法之一，是利用表面张力小的液体进行干燥。例如，使用表面张力为水的1/10左右的氟（Fluorinate）液体。但光凭这些还不够，还要采用升华的方法（冷冻干燥）。
将萘（Naphthalene）溶化后使之凝固并静置。这样，萘会渐渐升华，所以不会发生粘附即可干燥。最好的方法是在称为超临界干燥的液态二氧化碳中干燥。液态二氧化碳在7.38MPa压力、温度超过31℃时处于超临界状态。超临界状态，是指分子形成簇状零乱漂浮着的状态。由于表面张力不起作用，干燥时MEMS的微细结构不会发生粘附现象。
即使在干燥阶段不粘附，但如果表面含有羟基，会逐渐被水浸润并经另一侧的水发生粘附。即便是采用干法蚀刻制作的MEMS也会发生这种粘附现象。
为防止该现象，关键是要采用表面不形成羟基的防水处理。最近，名为SAM（Self-assembled Monolayer）的具有防水处理功能的干法蚀刻装置已经上市。
防止发生粘附的最好方法，是从结构上防止粘附——将其制成突起状。
1、本站所有文本、信息、视频文件等，仅代表本站观点或作者本人观点，请网友谨慎参考使用。
2、本站信息均为作者提供和网友推荐收集整理而来，仅供学习和研究使用。
3、对任何由于使用本站内容而引起的诉讼、纠纷，本站不承担任何责任。
4、如有侵犯你版权的，请来信（邮箱:baike52199@gmail.com）指出，核实后，本站将立即删除。
