地形剖面图指沿地表某一直线方向上的垂直剖面图，以显示剖面线上断面地势起伏状况。地形剖面图是在等高线地形图的基础上绘制的。它在平整土地、修筑渠道、建筑铁路、公路和其他工程时，可作为计算土石方量的依据。地形剖面图有水平比例尺和垂直比例尺。

地形图上的等高线虽然可以表示地面的高低和坡度，但对缺乏读图经验的人来说，却不容易建立起地面起伏的立体感。为更好地表示地面的高低起伏和倾斜缓急，可以利用等高线地形图绘制地形剖面图。

1.作一条与MN线段等长的水平线；

2.用分规在MN线段上量取每两条等高线之间的距离，移到水平线上，得到点1、2、3、4、5……，点1代表450米的等高线，点2代表500米的等高线……，而两点之间的距离，则表示两条等高线在地面上的水平距离。

3.根据需要，定出合适的垂直比例尺，以决定剖面的高度。地形图的水平比例尺是1∶10000，也就是图上1厘米相当于实地水平距离100米，如果要求这个剖面图的垂直比例尺与水平比例尺相等，那么，由于点1所代表的等高线高程为450米，所以可取4.5毫米表示它的垂直高度。同理，500米的点2取5毫米，550米的点3取5.5毫米……，这样，就可以在图1－95C上绘出表示各点高度的垂直线；

剖面图

5.这个剖面的垂直比例尺与水平比例尺是相等的。

在地形平缓的情况下，采用与水平比例尺同等的垂直比例尺不便于表现它的微小起伏，因此，常将垂直比例尺适当扩大，图1-95E就是将垂直比例尺扩大成二倍后所绘成的MN线段的地形剖面图。当改变比例尺的时候，一定要注明水平比例尺、垂直比例尺各为多大。

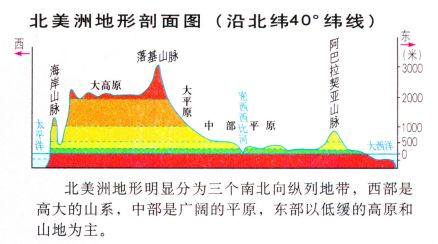

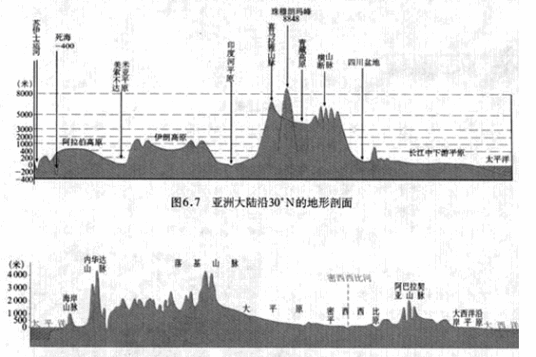

2、依纵坐标，看图示地区地形起伏变化情况，是山、谷、盆地、高原和平原。

3、再依剖面图判断其地貌类型和地势特征。

4、最后按照掌握的世界或中国地理知识,回答该地区所属国家、地区以及城市，山脉、地形、河流、海洋名称，和与此有关的气候、土坡、地质、植被、洋流、自然带、工农业生产、交通运输等各方面的情况。
