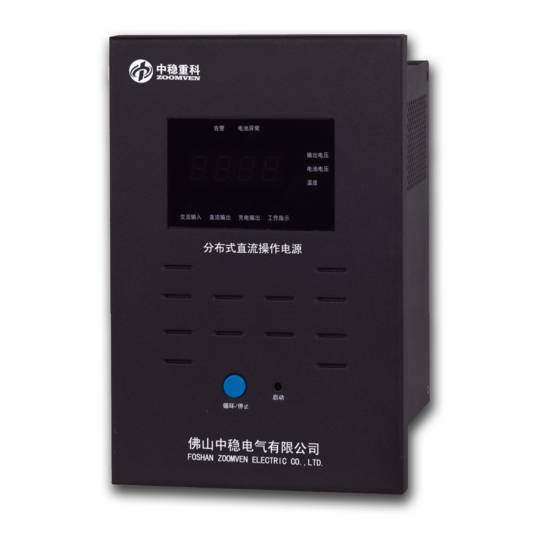

分布式直流电源应用范围：小型开关站、环网柜、箱式变电站和用户终端，为二次控制线路、一次开关设备（弹簧机构真空断路器、电动负荷开关等）、通讯光端机等提供直流电源。

2、嵌入式供电方式，可靠性极大提高采用嵌入式的供电方式，当某一回路发生故障时，其它回路的电源装置不受影响，避免出现一点故障全站无操作电源，与集中供电的直流屏相比，其总体可靠性得以极大提高。

3、 多种输入输出方式，适用范围广JRXQF系列能根据客户的需求提供直流220V，110V，48V，24V输出，交流输入范围为85～265V，灵活适用于PT及市电供电。

4、 智能化管理维护，智能化高频电源技术，自监测、自诊断，可当地显示、报警，也可联网通信，实现无人值守的自动化远程管理。内置蓄电池自动充电管理模块，自动对电池进行智能化均浮充管理，大大延迟蓄电池的寿命，使运行更加可靠和安全。

装置能量转换

分布式直流电源在有外电情况下，提供能量给电池充电，并同时提供能量给长期运行的负载；在储能及分合闸操作时，更多的负载能量需求由电池提供。

在交流输入失电时，由电池提供全部能量给输出。

自动管理

分布式直流电源利用单片机对蓄电池进行智能充放电管理，有定时自动均充、自动转浮充功能。随时对装置进行自检，并提供装置本体的蜂鸣器报警及外部报警信号接点输出，并可与上位机通信，可用于有人、无人值守的配电系统。

分布式直流电源自动检测装置内部温度，在测得内部温度过高时自动开启风扇进行散热，保护内部器件，温度回落后自动关闭风扇，降低功耗。

信号输出

本装置带有一个继电器常闭输出接口，当装置有电时，此信号输出与内部蜂鸣器告警信号同步。如整个装置无电，比如装置损坏或者将交流输入开关断开，将闭合发出告警信号。用户可在信号输出回路加消音回路。

VS1型断路器的具体参数为：额定电流3150A，额定分断电流40KA，合闸时间不大于100ms，合闸功率不大于468VA；分闸时间不大于50ms，分闸功率不大于368VA，储能时间不大于10S，功率不大于100W，以备用时间为10小时计算。

解：1）按持续放电负荷计算电池容量。

电流大小为：I=60W/220V=0.27A

取可靠系数为1.4，蓄电池容量为C10=(1.4×0.27)/1≈0.38Ah

2）按冲击负荷计算电池容量。

电流大小为：Ich=(468+60)/220=2.4A

取可靠系数为1.4，查电池放电曲线得冲击系数为0.78，

蓄电池容量为C10=(1.4×2.4)/0.78=4.3Ah

3）比较两个计算值知，在本例中蓄电池容量由冲击负荷决定。

故选用的蓄电池额定容量为：C10=4.3Ah

4）折算到24V侧，分布式直流电源所需配置的蓄电池容量为：C10=39.4Ah=40Ah

即选用一台分布式直流电源，配置2节12V的蓄电池 ，
