半导体技术是指半导体加工的各种技术，包括晶圆的生长技术、薄膜沉积、光刻、蚀刻、掺杂技术和工艺整合等技术。

绝大多数的电子组件都是以硅为基材做成的，因此电子产业又称为半导体产业。半导体技术最大的应用是集成电路（IC），举凡计算机、手机、各种电器与信息产品中，一定有 IC 存在，它们被用来发挥各式各样的控制功能，有如人体中的大脑与神经。

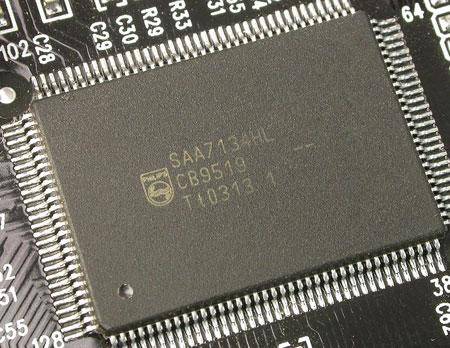

如果把计算机打开，除了一些线路外，还会看到好几个线路板，每个板子上都有一些大小与形状不同的黑色小方块，周围是金属接脚，这就是封装好的 IC。如果把包覆的黑色封装除去，可以看到里面有个灰色的小薄片，这就是 IC。如果再放大来看，这些 IC 里面布满了密密麻麻的小组件，彼此由金属导线连接起来。除了少数是电容或电阻等被动组件外，大都是晶体管，这些晶体管由硅或其氧化物、氮化物与其它相关材料所组成。整颗 IC 的功能决定于这些晶体管的特性与彼此间连结的方式。

半导体技术的演进，除了改善性能如速度、能量的消耗与可靠性外，另一重点就是降低制作成本。降低成本的方式，除了改良制作方法，包括制作流程与采用的设备外，如果能在硅芯片的单位面积内产出更多的 IC，成本也会下降。

所以半导体技术的一个非常重要的发展趋势，就是把晶体管微小化。当然组件的微小化会伴随着性能的改变，但很幸运的，这种演进会使 IC 大部分的特性变好，只有少数变差，而这些就需要利用其它技术来弥补了。

半导体制程有点像是盖房子，分成很多层，由下而上逐层依蓝图布局迭积而成，每一层各有不同的材料与功能。随

着功能的复杂，不只结构变得更繁复，技术要求也越来越高。与建筑物最不一样的地方，除了尺寸外，就是建筑物是一栋一栋地盖，半导体技术则是在同一片芯片或同一批生产过程中，同时制作数百万个到数亿个组件，而且要求一模一样。因此大量生产可说是半导体工业的最大特色 。

把组件做得越小，芯片上能制造出来的 IC 数也就越多。尽管每片芯片的制作成本会因技术复杂度增加而上升，但是每颗 IC 的成本却会下降。所以价格不但不会因性能变好或功能变强而上涨，反而是越来越便宜。正因如此，综观其它科技的发展，从来没有哪一种产业能够像半导体这样，持续维持三十多年的快速发展。

半导体制程是一项复杂的制作流程，先进的 IC 所需要的制作程序达一千个以上的步骤。这些步骤先依不同的功能组合成小的单元，称为单元制程，如蚀刻、微影与薄膜制程；几个单元制程组成具有特定功能的模块制程，如隔绝制程模块、接触窗制程模块或平坦化制程模块等；最后再组合这些模块制程成为某种特定 IC 的整合制程

。

大约在 15 年前，半导体开始进入次微米，即小于微米的时代，尔后更有深次微米，比微米小很多的时代。到了 2001 年，晶体管尺寸甚至已经小于 0.1 微米，也就是小于 100 纳米。因此是纳米电子时代，未来的 IC 大部分会由纳米技术做成。但是为了达到纳米的要求，半导体制程的改变须从基本步骤做起。每进步一个世代，制程步骤的要求都会变得更严格、更复杂。

半导体技术进入纳米时代后，除了水平方向尺寸的微缩造成对微影技术的严苛要求外，在垂直方向的要求也同样地严格。一些薄膜的厚度都是 1 ~ 2 纳米，而且在整片上的误差小于 5%。这相当于在100个足球场的面积上要很均匀地铺上一层约1公分厚的泥土，而且误差要控制在 0.05 公分的范围内。

蚀刻：另外一项重要的单元制程是蚀刻，这有点像是柏油路面的刨土机或钻孔机，把不要的薄层部分去除或挖一个深洞。只是在半导体制程中，通常是用化学反应加上高能的电浆，而不是用机械的方式。在未来的纳米蚀刻技术中，有一项深度对宽度的比值需求是相当于要挖一口 100 公尺的深井，挖完之后再用三种不同的材料填满深井，可是每一层材料的厚度只有 10 层原子或分子左右。这也是技术上的一大挑战。

除了精准度与均匀度的要求外，在量产时对于设备还有一项严苛的要求，那就是速度。因为时间就是金钱，在同样的时间内，如果能制造出较多的成品，成本自然下降，价格才有竞争力。另外质量的稳定性也非常重要，不只同一批产品的质量要一样，生产的 IC 与下星期、下个月生产的也要具有同样的性能，因此质量管控非常重要。通常量产工厂对于生产条件的管制，包括原料、设备条件、制程条件与环境条件等要求都非常严格，不容任意变更，为的就是保持质量的稳定度。

但因组件的微缩，使得这层材料需要越做越薄。在纳米尺度时，如果继续使用这个材料，这层薄膜只能有约 1 纳米的厚度，也就是 3 ~ 4 层分子的厚度。但是在这种厚度下，任何绝缘材料都会因为量子穿隧效应而导通电流，造成组件漏电，以致失去应有的功能，因此只能改用其它新材料。但二氧化硅已经沿用了三十多年，几乎是集各种优点于一身，这也是使硅能够在所有的半导体中脱颖而出的关键，要找到比它功能更好的材料与更合适的制作方式，实在难如登天。

而且，材料是组件或 IC 的基础，一旦改变，所有相关的设备与后续的流程都要跟着改变，真的是牵一发而动全身，所以半导体产业还在坚持，不到最后一刻绝对不去改变它。这也是为什么 CPU 会越来越烫，消耗的电力越来越多的原因。因为CPU 中，晶体管数量甚多，运作又快速，而每一个晶体管都会「漏电」所造成。这种情形对桌上型计算机可能影响不大，但在可携式的产品如笔记型计算机或手机，就会出现待机或可用时间无法很长的缺点。

也因为这样，许多学者相继提出各种新颖的结构或材料，例如利用自组装技术制作纳米碳管晶体管，想利用纳米碳管的优异特性改善其功能或把组件做得更小。但整个产业要做这么大的更动，在实务上是不可行的，顶多只能在特殊的应用上，如特殊感测组件，找到新的出路。

例如，日本中央高速公路的笹子隧道崩塌事故造成了多人死亡，而如果把长年以来的维修和检查数据建立成数据库，对其进行大数据分析，或许就可以将此类事故防患于未然。全世界老化的隧道和建筑恐怕数不胜数，估计会成为一个相当大的市场。

例如，在庞大的数据中搜索所需信息时，其重点在于如何制作索引数据。索引数据的总量估计会与原始数据一样庞大。而且，索引需要经常更新，不适合使用随机改写速度较慢的NAND闪存。因此，主要采用的是使用DRAM的内存数据库，但DRAM不仅容量单价高，而且耗电量大，所以市场迫切需要能够替代DRAM的高速、大容量的新型存储器。新型存储器的候选有很多，包括磁存储器(MRAM)、可变电阻式存储器(ReRAM)、相变存储器(PRAM)等。虽然存储器本身的技术开发也很重要，但对于大数据分析，使存储器物尽其用的控制器和中间件的技术似乎更加重要。而且，存储器行业垄断现象严重，只有有限的几家半导体厂商能够提供存储器，而在控制器和中间件的开发之中，风险企业还可以大显身手。

先天上，硅这个元素和相关的化合物性质非常好，包括物理、化学及电方面的特性。利用硅及相关材料组成的所谓金属氧化物半导体场效晶体管，做为开关组件非常好用。此外，因为性能优异，轻、薄、短、小，加上便宜，所以应用范围很广，可以用来做各种控制。换言之，市场需求很大，除了各种产业都有需要外，新兴的所谓 3C 产业，更是以 IC 为主角。

因为需求量大，自然吸引大量的人才与资源投入新技术与产品的研发。产业庞大，分工也越来越细。半导体产业可分成几个次领域，每个次领域也都非常庞大，譬如 IC 设计、光罩制作、半导体制造、封装与测试等。其它配合产业还包括半导体设备、半导体原料等，可说是一个火车头工业。

因为投入者众，竞争也剧烈，进展迅速，造成良性循环。一个普遍现象是各大学电机、电子方面的课程越来越多，分组越细，并且陆续从工学院中独立成电机电子与信息方面的学院。其它产业也纷纷寻求在半导体产业中的应用，这在全世界已经变成一种普遍的趋势。

总而言之，半导体技术已经从微米进步到纳米尺度，微电子已经被纳米电子所取代。半导体的纳米技术可以代表以下几层意义：它是由上而下，采用微缩方式的纳米技术；虽然没有革命性或戏剧性的突破，但整个过程可以说就是一个不断进步的历程，这种动力预期还会持续一、二十年。

此外，组件会变得更小，IC 的整合度更大，功能更强，价格也更便宜。未来的应用范围会更多，市场需求也会持续增加。像高速个人计算机、个人数字助理、手机、数字相机等等，都是因为 IC 技术的发展，有了快速的 IC 与高密度的内存后产生的新应用。由于技术挑战越来越大，投入新技术开发所需的资源规模也会越来越大，因此预期会有更大的就业市场与研发人才的需求。

半导体器件有许多封装型式，从DIP、SOP、QFP、PGA、BGA到CSP再到SIP，技术指标一代比一代先进，这些都是前人根据当时的组装技术和市场需求而研制的。总体说来，它大概有三次重大的革新：第一次是在上世纪80年代从引脚插入式封装到表面贴片封装，极大地提高了印刷电路板上的组装密度；第二次是在上世纪90年代球型矩正封装的出现，它不但满足了市场高引脚的需求，而且大大地改善了半导体器件的性能；晶片级封装、系统封装、芯片级封装是第三次革新的产物，其目的就是将封装减到最小。每一种封装都有其独特的地方，即其优点和不足之处，而所用的封装材料，封装设备，封装技术根据其需要而有所不同。驱动半导体封装形式不断发展的动力是其价格和性能。

这50年里，摩尔法则成为了信息技术发展的指路明灯。计算机从神秘不可近的庞然大物变成多数人都不可或缺的工具，信息技术由实验室进入无数个普通家庭，因特网将全世界联系起来，多媒体视听设备丰富着每个人的生活。这一法则决定了信息技术的变化在加速，产品的变化也越来越快。人们已看到，技术与产品的创新大致按照它的节奏，超前者多数成为先锋，而落后者容易被淘汰。

这一切背后的动力都是半导体芯片。如果按照旧有方式将晶体管、电阻和电容分别安装在电路板上，那么不仅个人电脑和移动通信不会出现，连基因组研究、计算机辅助设计和制造等新科技更不可能问世。有关专家指出,摩尔法则已不仅仅是针对芯片技术的法则;不久的将来，它有可能扩展到无线技术、光学技术、传感器技术等领域，成为人们在未知领域探索和创新的指导思想。

毫无疑问，摩尔法则对整个世界意义深远。不过，随着晶体管电路逐渐接近性能极限，这一法则将会走到尽头。摩尔法则何时失效？专家们对此众说纷纭。早在1995年在芝加哥举行信息技术国际研讨会上，美国科学家和工程师杰克·基尔比表示，5纳米处理器的出现或将终结摩尔法则。中国科学家和未来学家周海中在此次研讨会上预言，由于纳米技术的快速发展，30年后摩尔法则很可能就会失效。2012年，日裔美籍理论物理学家加来道雄在接受智囊网站采访时称，“在10年左右的时间内，我们将看到摩尔法则崩溃。”前不久，摩尔本人认为这一法则到2020年的时候就会黯然失色。一些专家指出，即使摩尔法则寿终正寝，信息技术前进的步伐也不会变慢。
