靴筒是沸腾钢钢锭表面缺陷的一种，是沸腾钢钢锭顶部很深的下陷，形如靴筒。

中文名：靴筒

别名：下陷、高帽、盒盖、缩钢

定义：沸腾钢钢锭表面缺陷的一种

范畴：冶金工业

靴筒是沸腾钢钢锭的表面缺陷，表现为沸腾钢头部很深的下陷，形如靴筒，如下图《靴筒示意图》所示：

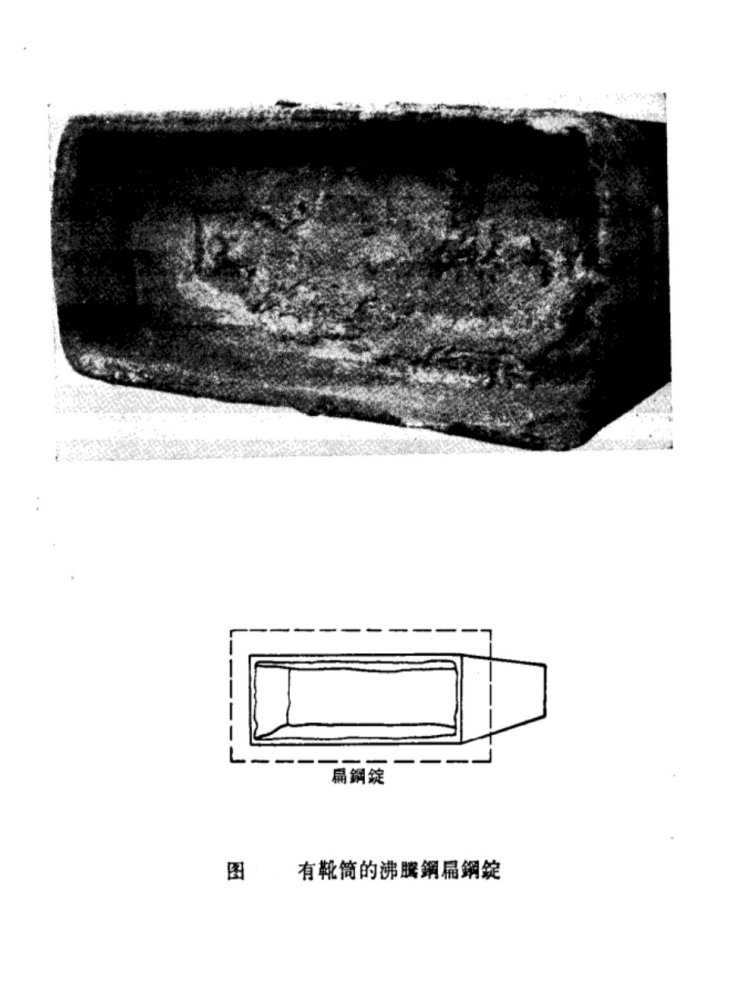

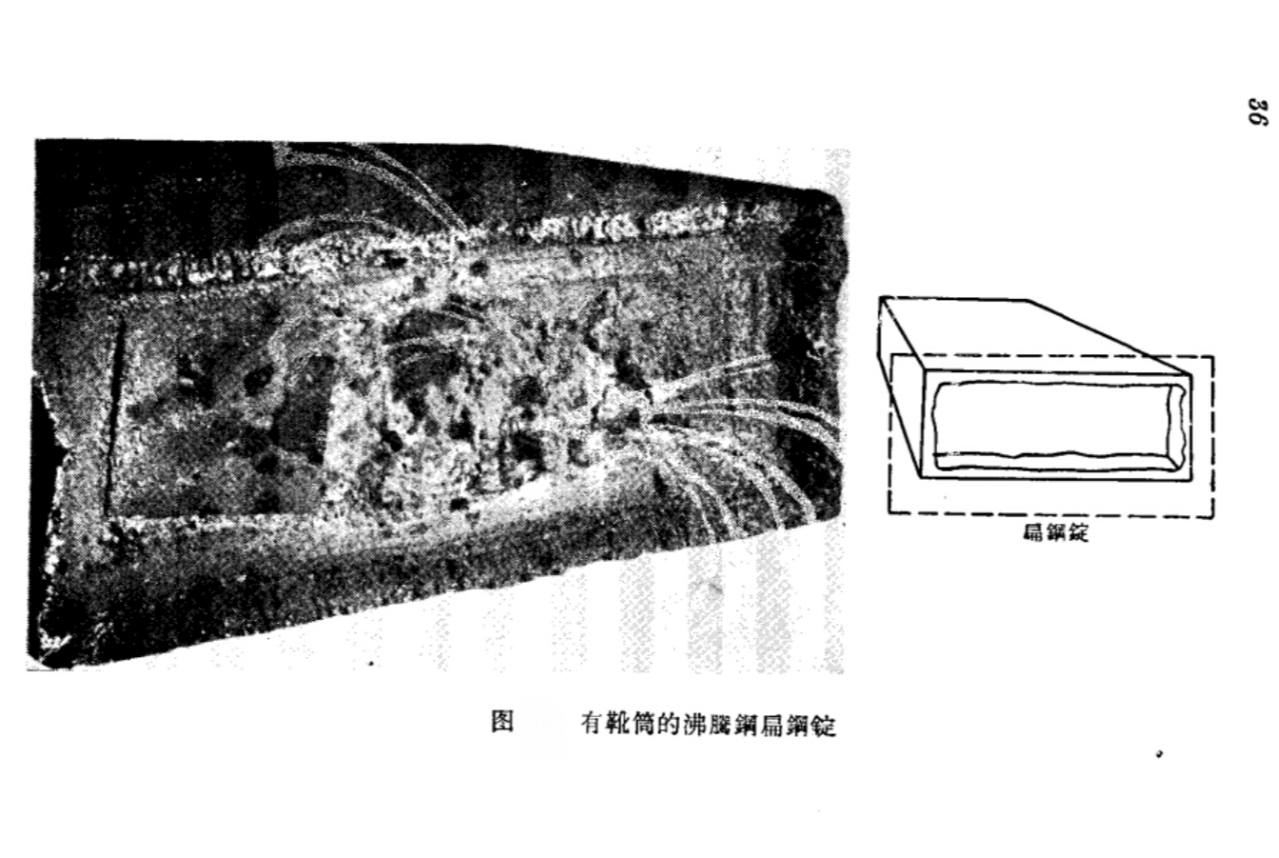

靴筒示意图

靴筒示意图

产生靴筒的原因是由于钢水过氧化，模内沸腾过于激烈，气体大量放出，当放气停止时，钢水来不及补充液面急剧的下降，随气体上升的钢液就粘在模壁上形成了所谓的“靴筒”， 总结原因如下：

钢液含气量过多，注中或注后沸腾极强烈，钢液面上涨而后下陷；2.

下注漏钢，使钢液面下降；3.

下注上升不齐，上升较快的模子钢液倒流造成下陷；4.

脱模使将锭碰倒，钢液溢出。

防止或处理好钢液过氧化，注中加入适量的助沸剂，控制好注速。 可采用在罐内或浇注过程中调节钢水氧化度，使钢水在模内沸腾强度适中，防止靴筒。

靴筒缺陷使钢锭达不到规定浇高，轧制时需把靴筒切掉，有时就会造成短尺，靴筒处不易焊合，如不切净则会造成分层。

靴筒过深影响初轧装入机夹锭，一般规定：靴筒深度超过100毫米者必须处理。
