-
海藻酸纤维 编辑
海藻酸是从褐藻类植物中提取的一种天然高分子材料,是一种无毒、无害、可生物降解的纯天然绿色材料,以海藻酸为原料,通过湿法纺丝制备的海藻酸纤维,可以应用于纺织、服装、医疗卫生等领域,是一种具有很高附加值的功能纤维材料。
中文名:海藻酸纤维
别名:褐藻酸
性质:从褐藻类植物中提取的一种
生产方法:作为一种天然高分子,海藻酸
海藻酸又称褐藻酸、海带胶、褐藻胶,是从褐藻类植物中提取的一种天然高分子材料,海藻酸具有许多优良的性能,在食品、医药、纺织、印染造纸、日用化工、废水处理等领域有十分广阔的应用,是我们日常生活中使用最多的高分子材料之一。英国化学家ECC Stanford在1881年1月12日发表的一项英国专利中,首先介绍了从褐藻类海藻植物狭叶海带 (Laminaria Stenophylla)中提取出的一种凝胶状物质 他把用稀碱溶液提取出的物质命名为 Algin,加酸后生成的凝胶为Alginic acid ,即海藻酸。随后的研究证明,海藻酸是一种由两种单体组成的天然高分子共聚物

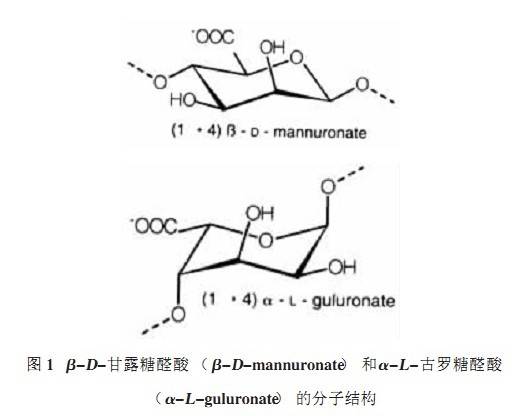

图1显示了海藻酸中两种单体的化学结构。

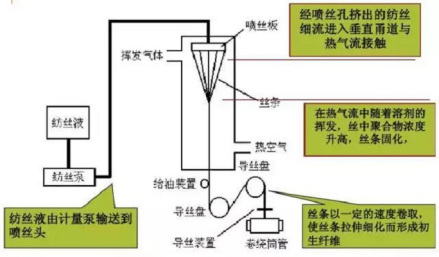

生产方法
这种结构的形成使海藻酸失去了溶解性,同时大量的水分被包围在大分子之间,使初生的海藻酸钙纤维形成一种含水量极高的纤维状胶体Thomas等在研究海藻酸钙纤维的成形过程中发现,当海藻酸钠溶液通过喷丝孔被挤入氯化钙水溶液时,丝条的表面很快形成海藻酸钙而后,氯化钙通过已经沉淀的海藻酸钙进入圆柱状的海藻酸钠溶液之后,与海藻酸钠发生反应,形成海藻酸钙由于海藻酸钠和氯化钙的反应速度很快,成胶的速度取决于氯化钙的渗透速度。
甘景镐等最早报道了我国对海藻酸纤维的研究情况,该课题组早在 1981 年就结合国外对海藻酸纤维的研究,采用含5 %海藻酸钠的纺丝溶液,通过湿法纺丝制备海藻酸钙纤维研究中发现,由于凝固液中的钙离子的浓度因为不断被消耗而减稀,为便于控制,使用饱和的氯化钙水溶液作为凝固液最为适宜 纤维在 2 000 Pa 压力下,于60 下进行干燥后得到的强度为0.44~1.76 cN/dtex。
孙玉山等在1990 年详细研究了海藻酸纤维的生产工艺,该课题组通过湿法纺丝,在气体介质中拉伸后得到的纤维强度达2.67 cN/dtex,为了改善海藻酸钙纤维的化学稳定性,课题组采用纤维素醋酸酯、聚乙烯醇、甲壳质等对纤维进行涂层处理,使纤维具有一定的化学稳定性,可以在生理盐水中维持两周保持不溶解,在用锌、铝、铁、铬等金属离子处理海藻酸钙纤维后,纤维可以在生理盐水中浸渍两个月后不溶解。
进入 21 世纪,随着石化资源的日益枯竭以及消费品市场环保意识的加强,具有可持续发展特性的天然高分子材料变得越来越重要,很多化工原料正在由化学原料向天然提取原料转变 作为一种从海藻植物中提取的天然高分子材料,海藻酸及各种海藻酸盐正在得到越来越多的关注 海藻酸纤维的研究也在各级政府部门的支持下得到重视,并取得了重要的进展。目前我国已经是海藻酸原料的生产大国,经过各界的进一步努力,我国必将在海藻酸纤维的研究开发和生产中达到世界先进水平。
1、本站所有文本、信息、视频文件等,仅代表本站观点或作者本人观点,请网友谨慎参考使用。
2、本站信息均为作者提供和网友推荐收集整理而来,仅供学习和研究使用。
3、对任何由于使用本站内容而引起的诉讼、纠纷,本站不承担任何责任。
4、如有侵犯你版权的,请来信(邮箱:baike52199@gmail.com)指出,核实后,本站将立即删除。
