滚花是在金属制品的捏手处或其他工作外表滚压花纹的机械工艺，主要是防滑用。

中文名：滚花

外文名：knurling

滚花刀组成：滚轮、刀体

用途：防滑、美观

现行国标：GB/T 6403.3-2008

图1 滚花

图2 滚花刀种类

按花纹分

图3滚花的种类

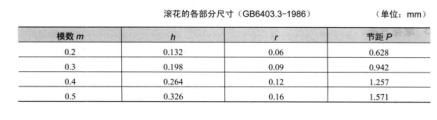

图4 滚花刀各部分尺寸

滚花的规定标记示例：

模数 m=0.2，直纹滚花，其规定标记为：

直纹 m0.2 GB 6403.3一1986

模数m=0.3，网纹滚花，其规定标记为：

网纹 m0.3 GB 6403.3一1986

按滚花轮的数量分类

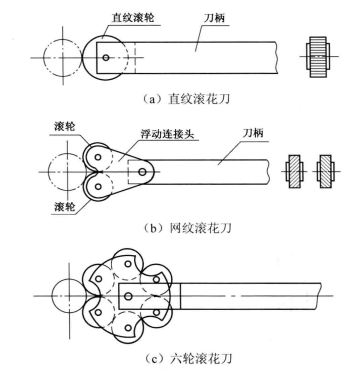

图5三种滚花刀

单轮滚花刀由直纹滚轮和刀柄构成，如图5中（a）所示，通常用来滚直纹。

双轮滚花刀由两只不同旋向的滚轮和浮动联接头及刀柄组成，如图5中（b）所示，通常用来滚网纹。

六轮滚花刀由三对滚轮组成，并通过浮动连接头支持这三对滚轮，可以分别滚出粗细不同的3种模数的网纹，如图5中（c）所示。

由于滚花过程 滚轮来滚压被加工表面的金属层，使其产生一定的塑性变形而形成花纹的，所以，滚花时产生的径向压力很大。

滚花前，应根据工件材料的性质和滚花节距P的大小，将工件滚花表面车小（0.8~1.6）m（模数）。

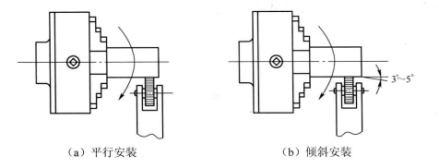

图6 滚花刀的安装

滚压有色金属或滚花表面要求较高的工件时，滚花刀的滚轮表面相对于工件表面向左倾斜3°~5°安装，这样容易切入且不容易产生乱纹。如图6中（b）所示。

（1）开始滚压时，必须使用较大的压力进刀，使工件刻出较深的花纹，否则易产生乱纹。

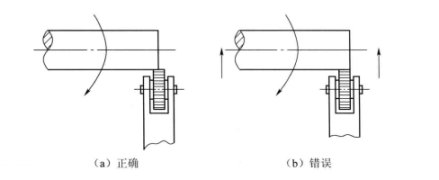

图7 滚花刀的横向进给位置

（3）滚花时，切削速度应降低一些，一般为5~10m/min。纵向进给量选大一些，一般为0.3~0.6mm/r。

（4）滚花时还需浇注切削油以润滑滚轮，并经常切出滚压轮产生的切削。

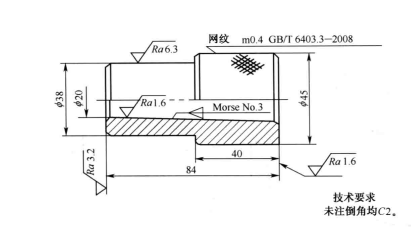

图9 滚花锥套

车削步骤：

（1）夹持棒料一端，留出长

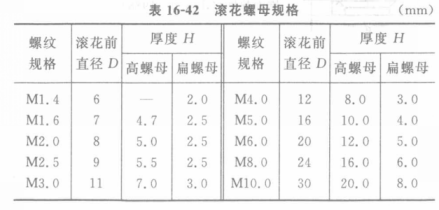

图12 滚花螺母规格

图11
