CF卡（Compact Flash）最初是一种用于便携式电子设备的数据存储设备。作为一种存储设备，它革命性的使用了闪存，于1994年首次由SanDisk公司生产并制定了相关规范。当前，它的物理格式已经被多种设备所采用。由于使用的或非型闪存的存储密度低于较新的与非型闪存，CF卡是90年代初期出现的三种存储卡中体积最大的（另两种是Miniature Card—MiniCard和SmartMedia卡）在之后，CF卡也改用了与非型闪存，另外，IBM的微型硬盘并没有使用固态存储器。

中文名：CF卡

外文名：Compact Flash

开发公司：SanDisk公司

属性：便携式电子设备的数据存储设备

途径：闪存

关联存储卡：Miniature Card—MiniCard和SmartMedia

CF卡

从速度上它可以分为CF卡、高速CF卡（CF+/CF 2.0规范），更快速的CF 3.0标准也在2005年被采用。

相机市场

CF卡

插槽

CF卡

一与二型

CompactFlash的电气特性与PCMCIA-ATA接口一致，但外形尺寸较小。

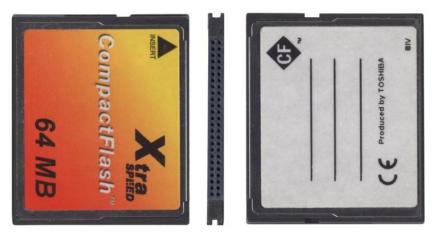

连接器为43毫米宽，外壳的深度是36毫米，厚度分3.3毫米（CF I型卡）和5毫米（CF II型卡）两种。

CF I型卡可以用于CF II型卡插槽，但CF II型卡由于厚度的关系无法插入CF I型卡的插槽中。CF闪存卡多数是CF I型卡。

CF卡比早期的PC卡（PCMCIA）I型更细小，然而厚度则和PC卡I及II型相同。CF卡是早期记忆卡规格之中最成功的，受欢迎程度比Miniature Card、SmartMedia卡及PC卡I型更胜一筹.

CF卡

九十年代末至廿一世纪初出现的记忆卡制式（如SD/MMC，各种Memory Stick，xD图像卡等等）有助激烈竞争。新款记忆卡的体积比CF卡小数倍，某程度上与当时CF比PC Card的相差还要大。新制式将会主导掌上电脑，手提电话以及消费级数码相机，特别是超迷你型号。

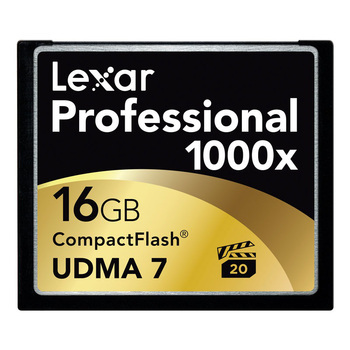

16G CF卡

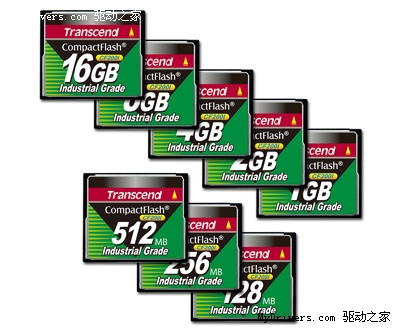

闪存型存储设备具有非易失性和固态，所以它比磁盘驱动器更稳固，耗电量仅相当于磁盘驱动器的5%，却仍然具有较快的传输速率（SanDisk Extreme III型CF卡的写入速度和读取速度可达20MB/s）。它们的工作电压为3.3volts或5volts，可以在不同的系统间转换。闪存型CF卡可以适应极端的温度变化，工业标准的闪存卡可以在-45至85摄氏度的范围内工作。

CF接口已广泛用于PDA、笔记本电脑、数码相机和包括台式机在内的各种设备。

到2005年，CF卡的容量规格从最小的8MB到最大可达12GB。（这里的1MB=1,000,000byte，1GB=1000MB）

EP7212是CIRRUS LOGIC公司生产的支持MP3格式的数字音频解码的微处理器。它采用ARM7TDMI CPU核，时钟速率高达74MHz；它内含DRAM、FLASH、LCD、串口和数字音频接口。这些特征使得开发者容易实现MP3文件的解码和播放。本例中利用CF卡存储MP3。

（1）CPLD逻辑关系采用VHDL语言实现

OE <=NCS3 OR NRD；

WE <=NCS3 OR NWR；

CE1 <=A0 AND (NOT WORD)；

CE2 <=(NOT A11)AND (NOT WORD);

REG <=A11；

（2）软件实现

首先，配置结构寄存器，设为MEMORY模式。然后，各个任务寄存器设定参数。最后，将命令写入命令寄存器，执行操作。下面的代码段实现将CF卡第一个扇区全部写入0XAAAA。

LDR R0，=0X30000200； //结构寄存器地址A11=1

LDR R1，=0；

STRB R1，; //设置为MEMORY方式

LDR R0，=0X30000800； //初始化地址，A11=1

LDR R2，=0X80； //检测忙信号

LDR R3，=0XAAAA; //测试数据

LDR R1，=1； //传输扇区数目。此处是1个扇区大小

STRB R1，;

LDR R1,=0; //起始扇区号

STRB R1，;

LDR R1,=0; //柱面低8位地址

STRB R1，；

LDR R1，=0； //柱面高8位地址

STRB R1,;

LDR R1,=0XE0; //磁道数

STRB R1，;

LDR R1,=0X30； //写扇区命令

STRB R1;

WAIT

LDRB R1，; //读状态信号，检测是否忙。

//若忙，在此循环

TST R1，R2；

BNE WAIT

LDR R4，=0; //初值

LDR R5，=0X100； //写256个字，512个字节。

WRITE

STR R6，；

ADD R5，R5，#1；

CMP R5，R4；

BNE WRITE； //向缓冲写512个字节

由于篇幅有限，本文仅给出MEMORY模式实现的方法，其它两种模式实现与MEMORY相似。由于CF卡具有易于携带、兼容性好、容量大的特点，可以预见，它必将在更广阔的领域得到应用。

容量价格

CF卡

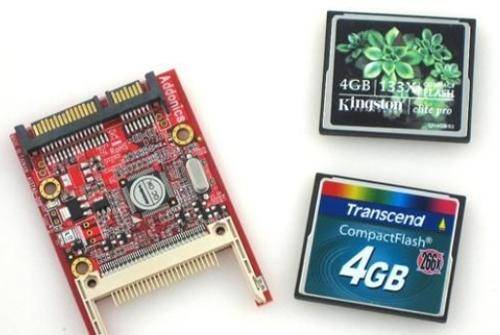

价格方面，价位从美金399到630元，折合人民币2,722元到4,298元不等，内含4张64GB的CF转SATA 2.5寸转接盒则是1596美金，折合人民币10,889元。

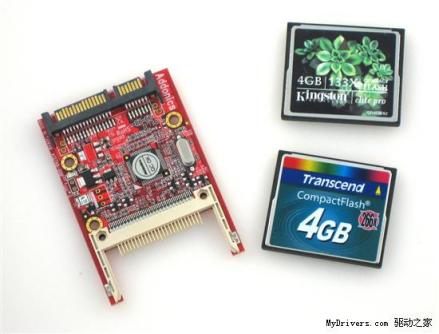

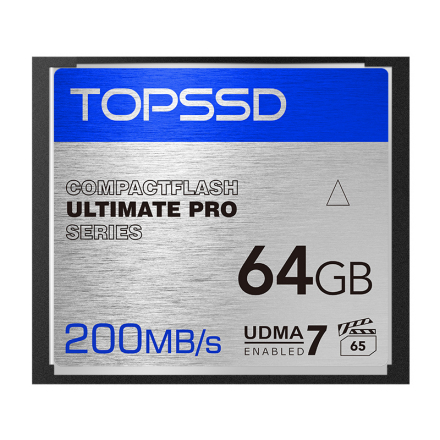

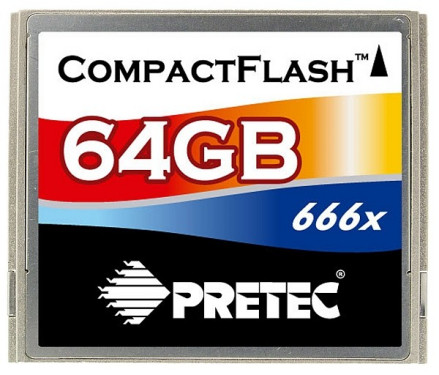

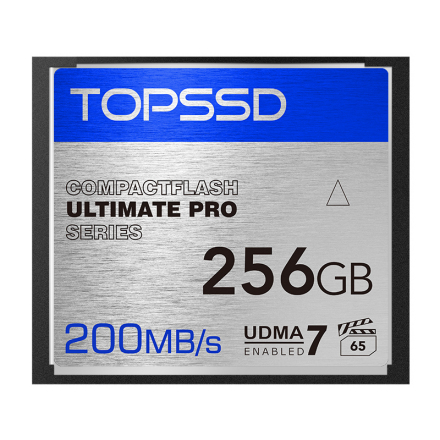

右图为64GB的CF卡实物。

技术特点

CF卡（Compact Flash）是1994年由SanDisk最先推出的。CF卡具有PCMCIA-ATA功能，并与之兼容；CF卡重量只有14g，仅纸板火柴般大小（43mmx36mmx3.3mm），是一种固态产品，也就是工作时没有运动部件。CF卡采用闪存（flash）技术，是一种稳定的存储解决方案，不需要电池来维持其中存储的数据。对所保存的数据来说，CF卡比传统的磁盘驱动器安全性和保护性都更高；比传统的磁盘驱动器及Ⅲ型PC卡的可靠性高5到10倍，而且CF卡的用电量仅为小型磁盘驱动器的5%。这些优异的条件使得大多数数码相机选择CF卡作为其首选存储介质。

卡的发展

CF卡

CF卡同时支持3.3伏和5伏的电压，任何一张CF卡都可以在这两种电压下工作，这使得它具有广阔的使用范围。CF存贮卡的兼容性还表现在它把Flash Memory存贮模块与控制器结合在一起，这样使用CF卡的外部设备就可以做得比较简单，而且不同的CF卡都可以用单一的机构来读写，不用担心兼容性问题，特别是CF卡升级换代时也可以保证旧设备的兼容性。

CF卡

CF卡作为世界范围内的存储行业标准，保证CF产品的兼容，保证CF卡的向后兼容性；随着CF卡越来越被广泛应用，各厂商积极提高CF卡的技术，促进新一代体小质轻、低能耗先进移动设备的推出，进而提高工作效率。CFA总部在加拿大的Palo Alto，其成员有权免费得到CF卡、CF商标和CF技术详情。CFA成员包括3COM，佳能、柯达、惠普、日立、IBM、松下、摩托罗拉、NEC、SanDisk、精工（爱普生）和Socket Communications等120多个。而且其中的主要数码相机生产研发厂商已经成立了一个专门组织，从事于CF产品的开发。

卡的不足

1.容量有限。虽然容量在成倍提高，但仍赶不上数码相机的像素发展。目前的千万像素以上产品已经是流行的高端产品最低规格，而民用主流市场也达到8百万像素级别。普通民用的JPEG压缩格式下，容量尚可，但是专业级的TIFF（RAW）格式文件还是放不下几张图像数据。

2.体积较大。与其他种类的存储卡相比，CF卡的体积略微偏大，这也限制了使用CF卡的数码相机体积，所以现下流行的超薄数码相机大多放弃了CF卡，而改用体积更为小巧的SD卡。

3.性能限制。CF卡的工作温度一般是0-40摄氏度。因此0度以下的环境中，数码相机基本可以说变成了“废物”。即使是专业机也不能幸免。军用的CF卡耐寒能力达到－40摄氏度，可是什么时候普及，价格什么时候跌到普通老百姓可以承受的地步还不得而知。

微型硬盘

CF卡

做为一种机械式存储设备，这些微型硬盘在运行的时候需要消耗比闪存更多的能源，所以在某些供能不足的设备上它们也许不能很好的运行。同时，作为机械设备，它们对物理震动和温度的变化要比闪存更加敏感，尽管在实际使用中并无大碍。

在CompactFlash规范第一次标准化的时候，即使是全尺寸的硬盘的容量也很少超过4GB的，因此ATA规范自身存在的限制被认为是可接受的。但是，在硬盘由于不断增长的容量需求而对ATA规范作出大量改变的今天，闪存卡很快就超过了4GB的限制。

CF+（或CF2.0）包括了两个较大的变化：数据传输率提高到16MB/s，容量最大可达到137GB（根据CompactFlash协会（CFA）的资料）

CF3.0，支持UDMA mode 4，最高66MB/s

CF4.0，支持UDMA mode 5，最高100MB/s

CF4.1，支持UDMA mode 6，最高133MB/s Up to 137GB

CF5.0，支持UDMA mode 6，最高133MB/s Up to 144PB

CF6.0，支持UDMA mode 7，最高167MB/s Up to 144PB

德国科隆--CF标准有了新的第三修订版，将接口数据传输速率提升了4倍。标准将与FAT32文件系统相结合，完全支持容量超过2.2GB的CF卡。

刚刚宣布的CF+和CF规范第三修订版利用了Ultra DMA 33和Ultra DMA 66规范（主要用于IDE硬盘驱动器），将接口数据传输速率从16MB/s提高到66MB/s。DMA（直接存储访问）接口方式可以降低用于管理CF卡数据传输的处理器耗能。据标准化组织CF联盟（CFA）称，快速的PCMCIA ATA存储与I/O模式也可以加入，它可以将接口传输速度提高到25MB/s。

CompactFlash规范还被应用于多种输入/输出以及接口设备。由于它的电气性能与PCMCIA卡一致，因此大多数PCMCIA卡都有类似的CF版本。如：

以太网；

调制解调器；

无线局域网；

数码相机；

GPS(全球卫星定位系统)；

条码扫描仪；

磁条读写器；

Super VGA显示适配器；

多种其它闪存卡的读卡器；

GBA电影播放器。

理论上最大容量1.44亿GB

CF卡

和几年前的硬盘137GB容量限制一样，CF卡由于使用28bit寻址，最大容量也只有137GB。因此在CF5.0标准中，寻址空间被增加到48bit，理论上的最大容量因此被提升到了144PB（144000TB），应当可以在很长时间内满足需求。除此以外，新标准中的的数据传输单位从128KB提升到32MB，大大提高了传输效率。

CF5.0标准支持ATA-6和ATA-8/ACS-2标准，并为了改进兼容性修改了接口的电气定义。和固态硬盘SSD类似，CF5.0标准中也增加了TRIM功能，能够对空余空间进行管理，改善性能表现。除了既定规范，CF5.0还提供了一项可选特性“Video Performance Guarantee”（视频性能保证），针对大数据量高清视频拍摄提供QoS功能，保证不会出现丢帧现象。通过该功能的引入，CF卡有意进入超高速摄影等专业视频市场。
