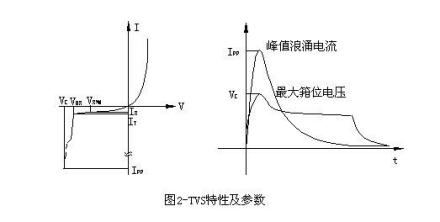

定义 PN 结发生临界击穿对应的电压为 PN 结的击穿电压 BV，BV 是衡量 PN结可靠性与使用范围的一个重要参数，在 PN 结的其它性能参数不变的情况下，BV 的值越高越好。

使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。附表为各种电介质的相对介电常量εr和介电强度。

电介质 εr 击穿场强,×106/(V·m-1)

击穿电压是电容器的极限电压，超过这个电压，电容器内的介质将被击穿．额定电压是电容器长期工作时所能承受的电压，它比击穿电压要低．电容器在不高于击穿电压下工作都是安全可靠的，不要误认为电容器只有在额定电压下工作才是正常的。

当 PN 结的反向偏压较高时，会发生由于碰撞电离引发的电击穿，即雪崩击穿。存在于半导体晶体中的自由载流子在耗尽区内建电场的作用下被加速其能量不断增加，直到与半导体晶格发生碰撞，碰撞过程释放的能量可能使价键断开产生新的电子空穴对。新的电子空穴对又分别被加速与晶格发生碰撞，如果平均每个电子（或空穴）在经过耗尽区的过程中可以产生大于 1 对的电子空穴对，那么该过程可以不断被加强，最终达到耗尽区载流子数目激增，PN 结发生雪崩击穿。定义碰撞电离率 α 为载流子沿电场方向经过单位距离而引发新的电子空穴对的几率，对于硅而言，电子与空穴对应的碰撞电离率 α 是不相同的，为简化计算，我们常用α的有效值代替空穴和电子各自的α，从而雪崩击穿发生的临界条件可表示为：

值得说明的是，有一些化合物半导体如 GaAs 中电子与空穴的碰撞电离率α是相等的，对于这些化合物半导体式（1-1）是严格成立的，对于硅，α的有效值约为 1.8×10E。如果考虑到曲面结，电场不是简单的一维分布，将式（1-1）以矢量路径积分的形式表出：

式（1-2）中l表示电场的方向矢量，为耗尽区边界的位置。例如，对于球面结，电场的方向沿球面的半径方向，载流子被径向的电场加速直到与晶格发生碰撞或到达耗尽区边界，发生雪崩击穿的临界条件为：

定义 PN 结发生临界击穿对应的电压为 PN 结的击穿电压 BV，BV 是衡量 PN结可靠性与使用范围的一个重要参数，在 PN 结的其它性能参数不变的情况下，我们希望 BV 的值越高越好。在一维电场分布的条件下，击穿电压可表示为：

如考虑到电场的非一维分布如曲面结或不规则结面的情况，击穿电压更普遍的表达式为：

击穿电压 BV 为电场沿其起点至其终点的路径积分值。
