双极型功率晶体管 编辑
双极型功率晶体管(bipolar power transistor)最普及的一种功率晶体管,通常简称功率晶体管。 其中大容量型又称巨型晶体管,简称GTR。功率晶体管一般为功率集成器件,内含数十至数百个晶体管单元。

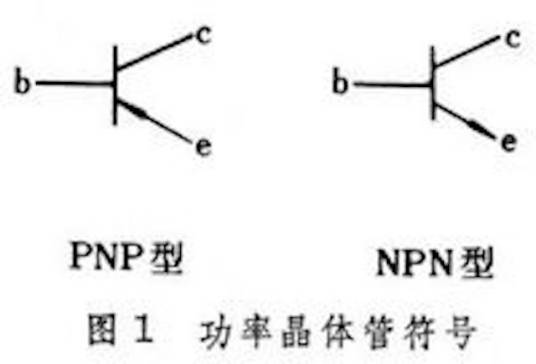

图1 晶体管符号
结构
图2 普通NPN型器件结构
工作原理
图3 工作原理
输出特性

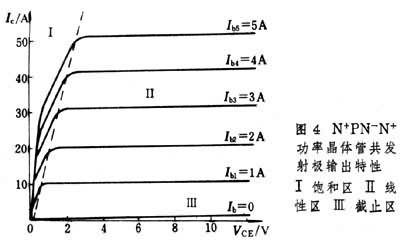

图4 共发射极输出特性

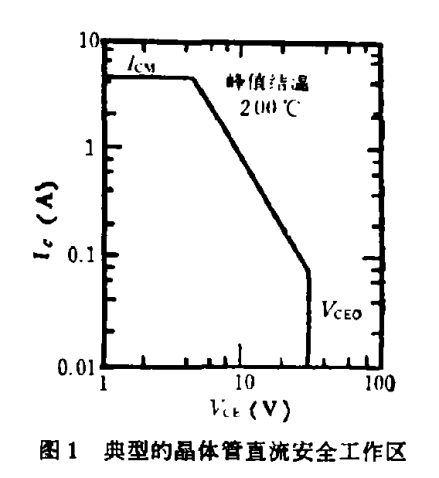

图1 典型的晶休管直流安全工作区
其中一、二两部份意义是明显的,人们主要关心的是第三部份。这一部份曲线上的VCEIC乘积一般都随VCE提高而下降。人们通常用二次击穿来解释这现象。我们观察正常功率晶体管的红外扫描温度分布曲线,一般都看到很规律的温度分布,且随集电极电压升高,同样功耗时红外热象仪上的热区逐渐向器件中心收缩,四周温度逐步降低,中心温度逐步升高,因此也可从计算峰值结温随工作点变化来解释安全区的这一段曲线。
功率晶体管广泛应用于各种中小型电力电子电路作开关使用。GTR可用在如变频器、逆变器、斩波器等装置的主回路上。由于GTR无须换流回路,工作频率也可比晶闸管至少高10倍,因此它能简化线路,提高效率,在几十千瓦的上述装置中可以取代晶闸管。但GTR的过载能力较差,耐压也不易提高,容量较小。未采用复合晶体管结构时,GTR的放大倍数较低(10倍上下)。比起容量较低的功率场效应晶体管,GTR的开关频率较低(采用复合结构时,频率仅为1千赫左右)。所以,功率晶体管的应用受到一些限制。
自80年代中期以来,GTR正向大容量、复合管及模块组件化等方向发展,将在几百千瓦或更大容量的装置中取代晶体管。
