钠长石，为三斜晶系的玻璃状晶体，一般为无色、白色、黄色、红色或黑色，是常见的长石矿物，为钠的铝硅酸盐，主要成分为Na2O·Al2O3·6SiO2。钠长石为架状硅酸盐结构，比重2.62，莫氏硬度为6 - 6.5，其中钙长石的含量少于10%。钠长石是斜长石固溶体系列的钠质矿物，在伟晶岩和花岗岩中最为常见，1815年首先于瑞典发现。

钠长石是制造玻璃和陶瓷的原料。很多岩石中都有钠长石的成分，人们称这样的矿物为造岩矿物。钠长石主要用于制造陶瓷、肥皂、瓷砖、地板砖、玻璃、磨料磨具等，在陶瓷上主要用于釉料。湖南省衡阳县界牌镇钠长石矿产资源丰富。钠长石、高岭土、钾长石、石英石储量达2亿吨，现有采矿及矿产品加工企业近40家。大牌岭矿区（以钠长石为主）单矿蕴藏量雄居亚洲之冠达8000万吨。全镇年采矿量在50万吨以上，供应全国数百家陶瓷厂。

中文名：钠长石

外文名：Albite

密度：2.62 g/cm³

熔点：1100 ℃

主要分布区域：湖南省衡阳县界牌镇

主要成分：Na2O·Al2O3·6SiO2

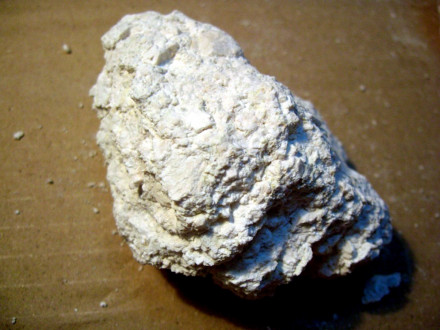

钠长石(图一)

钠长石是斜长石固溶体系列和碱性长石系列的钠质端员矿物。具三斜架状结构，硅和铝为四面体配位，形成较大的空位（即点阵位置），主要被阳离子钠占据。虽然所有硅原子和铝原子在这一结构中都占有四面体位置，但其位置具体情况不同。低温时硅和铝原子的分布是高度有序的，高温约1100℃时，原子的分布紊乱得多。

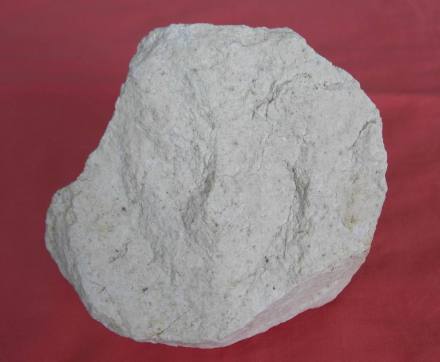

钠长石(图二)

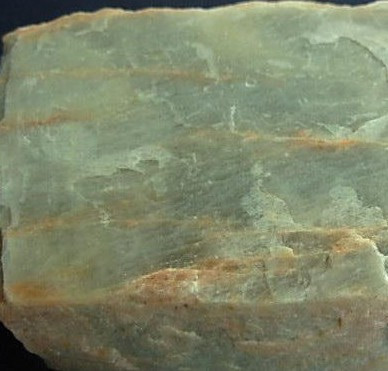

钠长石(图三)

1、在高温时对石英、粘土、莫来石的熔解快，溶解度大。

2、熔融温度低，透明度好。

3、熔融温度范围较钾长石窄，熔体高温粘度较小，随温度的变化较快。

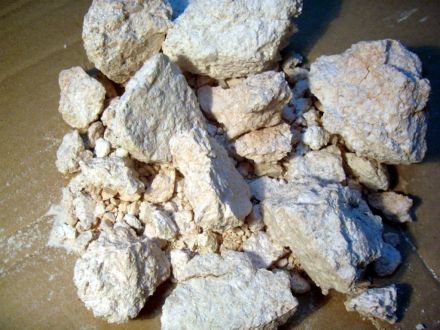

钠长石(图四)

1、玻璃溶剂：长石是玻璃混合料的主要成分之一，长石含氧化铝高，铁质含量低，可以减少碱的用量。此外长石融溶后变成玻璃的过程比较缓慢，结晶能力小，可以防止在玻璃形成过程中析出晶体而破坏制品，长石还可以用来调节玻璃的粘性，一般各种玻璃混合料用钾长石或钠长石。

2、陶瓷坯体配料：在烧成前长石能起瘠性原料的作用，减少坯体的干燥收缩和变形，改善干燥性能，缩短干燥时间，在烧成时可作为熔剂充填于坯体，使坯体致密而减少空隙，还能提高坯体的透光性。

3、陶瓷釉料：使釉面变得柔软，降低釉的熔融温度。

4、搪瓷原料：主要用长石和其他矿物原料掺配成珐琅，掺入量通常为20－30%以上。

5、其他：钾、钠长石还可作为生产化肥的优质原料。

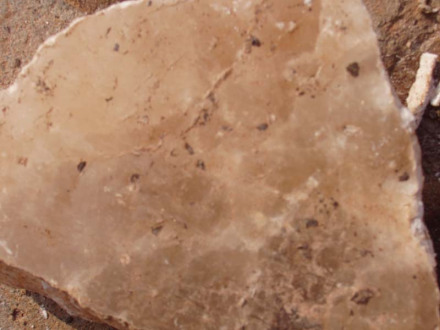

钠长石(图五)

1、在烧成前，长石和石英一样是非可塑性原料，可缩短坯体干燥时间，减少干燥收缩和变形。

2、长石是坯釉中的主要熔剂原料，如长石质瓷，长石在坯体中占25%左右，在釉中占50%左右，主要作用是降低坯釉烧成温度。

3、长石在高温下熔融成长石玻璃，填充于坯体颗粒之间，并能溶解其它矿物，如高岭石，石英等，使坯体致密，有助于提高制品的机械强度，电气性能和半透明度。

4、钠长石较钾长石降低坯釉烧成温度的作用更大，同时能提高制品的半透明度，但烧成温度范围没有钾长石宽。

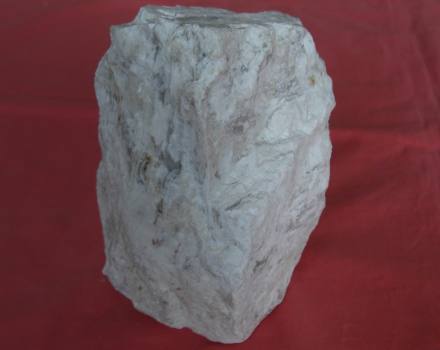

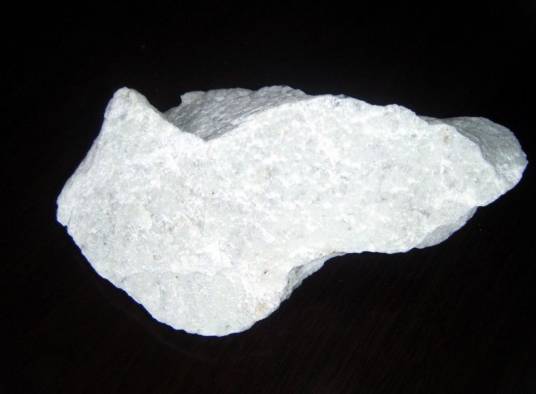

钠长石原石

a、其中K2O和Na2O的含量尽可能的高，着色氧化物Fe2O3、TiO2的含量尽可能的低；

b、SiO2的含量应在63%－68%，Al2O3的含量应在17%－23%的范围内；

c、长石中CaO的含量不宜太高，若含量过高，用于坯料易降低其烧结温度，月用于釉料则影响釉的流动性。

对高岭土耐火度的影响

钠长石与高岭土作用时，高岭土的耐火度随钠长石的增加而降低，其耐火度由纯高岭土的1770℃直到纯长石的1220℃。就是说每份儿长石能降低高岭土的耐火度5.5’C左右。掌握了这一规律，就可以利用长石和高岭土配制所需烧成温度的坯料配方。钠长石与高岭土作用与钾长石相似，只是降温效果更大，它能使高岭土的耐火度1770℃降到钠长石的1100℃。

与钾长石之间的关系

当钠长石与钾长石的比例为2－4.5：8－5.5时，其熔融温度最低。因此，配制低温制品时。则可采用两种长石，按比例配制，使其达到最低温度。

与CaO之间的关系

在CaO含量为0－6%时，它们的耐火度随CaO的增加而降低，当CaO含量大于6%时，它们的耐火度呈波浪变化。

与MgO之间的关系

钠长石与CaO之间的耐火度，当MgO含量为0－10%时，它们的耐火度随MgO的增加而降低，当MgO含量大于10%时，它们的耐火度随MgO的增加而上升。
