粒状珠光体是由铁素体和粒状碳化物组成.它由过共析钢经球化退火或马氏体在650℃~A1温度范围内回火形成。其特征是碳化物成颗粒状分布在铁素体上。

中文名：粒状珠光体

组成：铁素体和粒状碳化物

特征：碳化物成颗粒状分布在铁素体上

定义：铁素体和渗碳体的机械混合物

球化退火

粒状珠光体

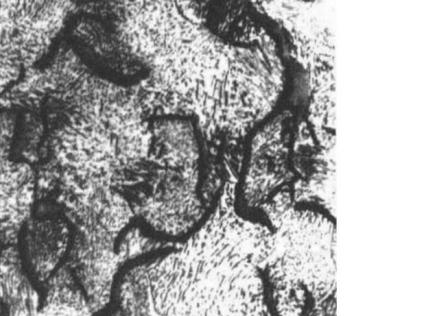

片状珠光体中的片状渗碳体，在高温退火中过程中破断，并形成颗粒状渗碳体分布在铁素体上，即成为粒状珠光体

粒状珠光体

什么是粒状珠光体？

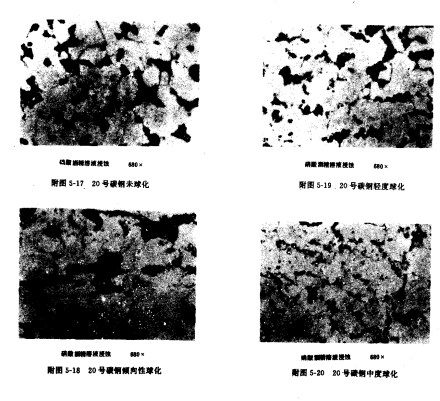

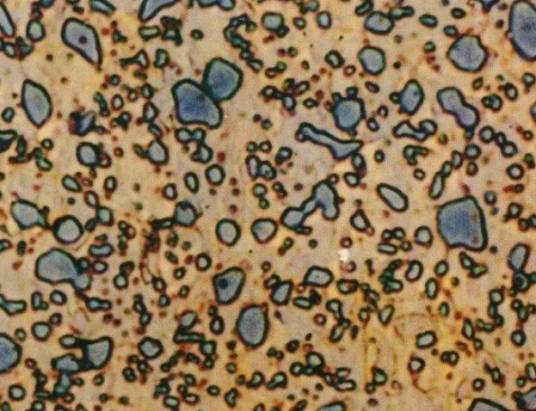

珠光体是铁素体和渗碳体的机械混合物！侵蚀以后可以观察到两种不同的形态。片状珠光体和球状珠光体（也称粒状珠光体）。在球化退火条件下,珠光体中的渗碳体可呈粒状,这样的珠光体称为粒状珠光体。球状珠光体组织的特征是在亮白色的铁素体基体上，均匀分布着白色的渗碳体颗粒，其边界呈暗黑色。硬度HB160-190。

（1）片状渗碳体的表面积大，界面能高，球化退火时，将会自发球化。

（2）与渗碳体尖角接壤处的铁素体碳浓度 Cα-k 大于与平面接壤处的碳浓度，在铁素体内将引起碳原子扩散，结果界面碳浓度平衡被打破，为维持碳浓度平衡，渗碳体尖角处会溶解，而平面处会向外生长，最后形成各处曲率半径相近的粒状渗碳体。

（3）渗碳体片内亚晶界的存在，会产生界面张力，为保持界面张力平衡，在亚晶界处会出现沟槽。由于沟槽两侧曲率半径较小，此处渗碳体将溶解，而使曲率半径增大，破坏了界面张力的平衡，为恢复平衡，沟槽将进一步加深，直至渗碳体溶断。

（4）当奥氏体化不充分时，也会以未溶颗粒状渗碳体作为形核核心，直接形成球状珠光体。
