高压锅炉用无缝钢管 编辑

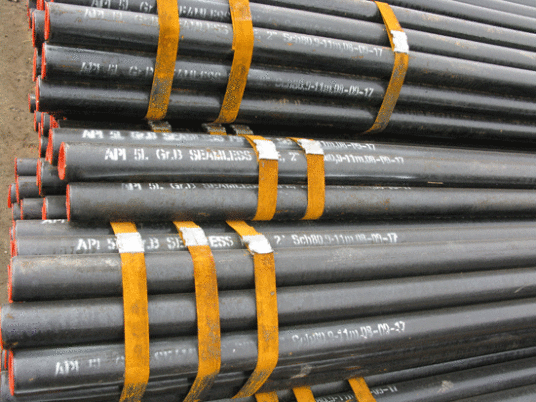

高压锅炉用无缝钢管
高压锅炉用无缝钢管是锅炉管的一种，其对制造钢管所用的钢种、工艺有严格的要求。高压锅炉管使用时经常处于高温和高压条件，管子在高温烟气和水蒸气的作用下，会发生氧化和腐蚀。要求钢管具有高的持久强度，高的抗氧化腐蚀性能，并有良好的组织稳定性。高压锅炉管主要用来制造高压和超高压锅炉的过热器管、再热器管、导气管、主蒸汽管等。
中文名：高压锅炉用无缝钢管
外文名：Seamless steel tube for high pressure boiler
执行标准：GB/T5310-2018
材质：20G.20Mng 15MoG 15CrMoG 12Cr2MoG 12Cr1MoV等
长度：12米左右
特点：耐高温和高压
工作温度：450℃-650℃
基本信息

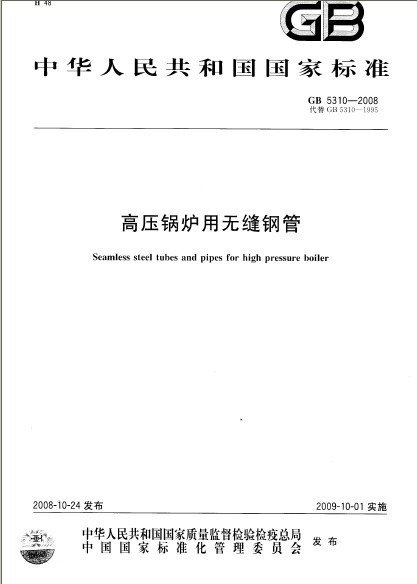

高压锅炉用无缝钢管
中文标准名称 StandardTitle in Chinese： 高压锅炉用无缝钢管
英文标准名称： Seamless steel tubes and pipes for high pressure boiler
发布日期 IssuanceDate： 2008-10-24
实施日期 ExecuteDate： 2009-10-1
首次发布日期 FirstIssuance Date： 1985-8-24
标准状态 StandardState： 现行
复审确认日期 ReviewAffirmance Date：
计划编号 Plan No： 20061761-Q-605
代替国标号 ReplacedStandard： GB 5310-1995
被代替国标号 ReplacedStandard:
废止时间 RevocatoryDate：
采用国际标准号 AdoptedInternational Standard No：
采标名称 AdoptedInternational Standard Name：
采用程度 ApplicationDegree：
采用国际标准 AdoptedInternational Standard：
国际标准分类号(ICS)： 77.140.75
中国标准分类号(CCS)： H48
标准类别 StandardSort： 产品
标准页码 Number ofPages:
标准价格(元) Price(￥)：
主管部门 Governor： 中国钢铁工业协会
归口单位 TechnicalCommittees： 全国钢标准化技术委员会
起草单位 DraftingCommittee： 攀钢集团成都钢铁有限责任公司、冶金工业信息标准研究院、宝山钢铁股份有限公司、湖南衡阳钢管（集团）有限公司等
范围
本标准规定了高压锅炉用无缝钢管的分类、代号、尺寸、外形、重量、技术要求、试样、检验规则、包装、标志和质量证明书。
本标准适用于制造高压及其以上压力的蒸汽锅炉、管道用无缝钢管。
引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可适用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222 钢的化学分析用式样及成品化学成分允许偏差；
GB/T 223.5 钢铁及合金化学分析方法 还原型硅钼酸盐光度法测定酸溶硅含量
GB/T 223.10 钢铁及合金化学分析方法 铜铁试剂分离-铬天青S光度法测定铝含量
GB/T 223.11 钢铁及合金化学分析方法 过硫酸铵氧化容量法测定铬量
GB/T 223.12 钢铁及合金化学分析方法 碳酸钠分离?二苯碳酰二肼光度法测定铬量
拉拔式扩制无缝钢管至少经两道次扩管，每个道次的扩管采用现有的扩管方法，除最后一道次扩管外，其余每一道次扩管后，打开卡环；升降机构连接的支座上的两摩擦轮将高压锅炉用无缝钢管托起离开扩管承台；与旋转装置连接的一摩擦轮转动，带动钢管转动一角度，转动角度应满足放下高压锅炉用无缝钢管后，高压锅炉用无缝钢管原与扩管承台接触处不再与其接触；升降装置下降复位，两摩擦轮脱离钢管，钢管受扩管承台支撑，锁紧卡环，进行下一道次扩管。通过试验模索出钢管在挤压拉拔等热加工工序中优化的加热温度，并通过调整钢管最终热处理的工序位置及合理选择热处理的正火、回火温度，使钢管的力学性能指标得到进一步的提高。高压锅炉用无缝钢管主要用来制造高压和超高压锅炉的过热器管、再热器管、导气管、主蒸汽管等。种类 锅炉管按所承受的高温性能分为一般锅炉管和高压锅炉管。无论一般锅炉管或高压锅炉管按其用途要求不同又可分为各种钢管。涡流检测可实现快速和自动化检测。涡流检测能适用于高温金属的检测，因为金属在高温下具有导电性。高压锅炉用无缝钢管涡流检测还适用于异形材的检测，只要线圈制成各种形状就可以进行检测。高压锅炉用无缝钢管使用时经常处于高温和高压条件，管子在高温烟气和水蒸气的作用下，会发生氧化和腐蚀。要求钢管具有高的持久强度，高的抗氧化腐蚀性能，并有良好的组织稳定性。给水速度不应太快，生火后应随时注意炉内水位，如水位上升超过最高水位时，应进行排污以降水位。若炉内发生特殊响声，锅炉工应立即检查，必要时应停炉检查。高压锅炉用无缝钢管运行中，汽泡内应保持规定的水位，压力不能超过锅炉操作压力，锅炉工，应经常监视汽压表。锅炉管满水时，应及时排水，停止共水，使水位恢复正。停炉后，待水漫漫冷却到70度以下后，方可把炉水放出，放净后再用化学处理锅炉水圬。
……
高压锅炉用无缝钢管（GB5310-1995）
Seamless Steel Tubes And Pipes for High Pressure Boiler
高压锅炉用无缝钢管
GB5310------中国国家标准Chinese National Standard
用途
用于高压锅炉（工作压力一般在9.8MPa以上,工作温度在450℃~650℃之间）的受热面管子、集箱、省煤器、过热器、在热器等。
For manufacture heating-pipelines,containers,coal-saving devices,superheaters and reheaters of high pressure boilers(P大于9.8MPa。T：450~650℃)
高压锅炉用无缝钢管
钢管牌号
20G.20Mng 15MoG 15CrMoG 12Cr2MoG 12Cr1MoV等
结构用无缝钢管：GB8162-2008
2、输送流体用地缝钢管：GB8163-20083、
3、低中压锅炉管锅炉用无缝钢管：GB3087-2008
4、锅炉用高压无缝管：GB5310-2008（ST45.8-Ⅲ型）
5、化肥设备用高压无缝钢管：GB6479-1999
6、地质钻探用无缝钢管：YB235-70
7、石油钻探用无缝钢管：YB528-65
8、石油裂化用无缝钢管：GB9948-88
9、石油钻铤专用无缝管：YB691-70
10、汽车半轴用无缝钢管：GB3088-1999
11、船舶用无缝钢管：GB5312-1999
12、冷拔冷轧精密无缝钢管：GB3639-1999
13、各种合金管16Mn、27SiMn、15CrMo、35CrMo、12CrMov、20G、40Cr,12Cr1MoV,15CrMo
另外，还有GB/T17396-1998（液压支柱用热轧无缝钢管）、
GB3093-1986（柴油机用高压无缝钢管）、
GB/T3639-1983（冷拔或冷轧精密无缝钢管）、
GB/T3094-1986（冷拔无缝钢管异形钢管）、
GB/T8713-1988（液压和气动筒用精密内径无缝钢管）、
GB13296-1991（锅炉、热交换器用不锈钢无缝钢管）、
GB/T14975-1994（结构用不锈钢无缝钢管）、
GB/T14976-1994（流体输送用不锈钢无缝钢管）、
GB/T5035-1993（汽车半轴套管用无缝钢管）、
API SPEC5CT-1999（套管和油管规范）等。
高压锅炉管 （GB5310-2008） | |||
规格 | 规格 | 规格 | 规格 |
14*3 | 38*5.5 | 89*5 | 133*18 |
14*3.5 | 42*3 | 89*5.5 | 159*6 |
14*4 | 42*3.5 | 89*6 | 159*6.5 |
16*3 | 42*4 | 89*7 | 159*7 |
18*2 | 42*5 | 89*7.5 | 159*8 |
18*3 | 42*6 | 89*8 | 159*9.5 |
18*4 | 42*8 | 89*9 | 159*10 |
18*5 | 45*3 | 89*10 | 159*12 |
19*2 | 45*4 | 89*11 | 159*14 |
21*4 | 45*5 | 89*12 | 159*16 |
22*2.5 | 45*6 | 108*4.5 | 159*18 |
22*3 | 45*7 | 108*5 | 159*20 |
22*4 | 48*4 | 108*6 | 159*28 |
22*5 | 48*4.5 | 108*7 | 168*6 |
25*2.5 | 48*5 | 108*8 | 168*7 |
25*3 | 48*6 | 108*9 | 168*8 |
25*4 | 48*7 | 108*10 | 168*9.5 |
25*5 | 48.3*12.5 | 108*12 | 168*10 |
25*5.5 | 51*3 | 108*14 | 168*11 |
27*3.5 | 51*3.5 | 108*15 | 168*12 |
27*4 | 51*4 | 108*16 | 168*14 |
27*5 | 51*5 | 108*20 | 168*15 |
27*5.5 | 51*6 | 114*5 | 168*16 |
28*2.5 | 57*4 | 114*6 | 168*18 |
28*3 | 57*5 | 114*7 | 168*20 |
28*3.5 | 57*5.5 | 114*8 | 168*22 |
28*4 | 57*6 | 114*8.5 | 168*25 |
30*2.5 | 60*4 | 114*9 | 168*28 |
32*2.5 | 60*4 | 114*10 | 180*10 |
32*3 | 60*5 | 114*11 | 194*10 |
32*3.5 | 60*6 | 114*12 | 194*12 |
32*4 | 60*7 | 114*13 | 194*14 |
32*4.5 | 60*8 | 114*14 | 194*16 |
32*5 | 60*9 | 114*16 | 194*18 |
34*3 | 60*10 | 114*18 | 194*20 |
34*4 | 76*4.5 | 133*5 | 194*26 |
34*4.5 | 76*5 | 133*6 | 219*6.5 |
34*5 | 76*6 | 133*7 | 219*7 |
34*6.5 | 76*7 | 133*8 | 219*8 |
38*3 | 76*8 | 133*10 | 219*9 |
38*3.5 | 76*9 | 133*12 | 219*10 |
38*4 | 76*10 | 133*13 | 219*12 |
38*4.5 | 89*4 | 133*14 | 219*13 |
38*5 | 89*4.5 | 133*16 | 219*14 |
规格 | 规格 | 规格 | 规格 |
219*16 | 273*36 | 356*28 | 426*12 |
219*18 | 273*40 | 356*36 | 426*13 |
219*20 | 273*42 | 377*9 | 426*14 |
219*22 | 273*45 | 377*10 | 426*17 |
219*24 | 298.5*36 | 377*12 | 426*20 |
219*25 | 325*8 | 377*14 | 426*22 |
219*26 | 325*9 | 377*15 | 426*30 |
219*28 | 325*10 | 377*16 | 426*36 |
219*30 | 325*11 | 377*18 | 426*40 |
219*32 | 325*12 | 377*20 | 426*50 |
219*35 | 325*13 | 377*22 | 457*9.5 |
219*38 | 325*14 | 377*25 | 457*14 |
273*7 | 325*15 | 377*32 | 457*16 |
273*8 | 325*16 | 377*36 | 457*19 |
273*9 | 325*17 | 377*40 | 457*24 |
273*9.5 | 325*18 | 377*45 | 457*65 |
273*10 | 325*20 | 377*50 | 508*13 |
273*11 | 325*22 | 406*9.5 | 508*16 |
273*12 | 325*23 | 406*11 | 508*20 |
273*13 | 325*25 | 406*13 | 508*22 |
273*15 | 325*28 | 406*17 | 558.8*14 |
273*16 | 325*30 | 406*22 | 530*13 |
273*18 | 325*32 | 406*32 | 530*20 |
273*20 | 325*36 | 406*36 | 570*12.5 |
273*22 | 325*40 | 406*40 | 610*13 |
273*25 | 325*45 | 406*55 | 610*18 |
273*28 | 356*9.5 | 406.4*50 | 610*78 |
273*30 | 356*12 | 406.4*55 | 624*14.2 |
273*32 | 356*15 | 406.4*60 | 824*16.5 |
273*35 | 356*19 | 426*10 | 824*18 |
