亦称“方英石”、“白硅石”。分子量60.08。晶质石英的一种变体。包括等轴晶系的高温方石英(β-型)和四方晶系的低温方石英(α-型)两种。前者在1470～1713℃范围内稳定存在，低于269℃时转变为后者。一般所称方石英系指高温方石英。晶体呈乳白色细小八面体或六方体，通常呈小板状体并具覆瓦状构造。

熔点1713±5℃，沸点2230℃，相对密度2.32，硬度6～7。溶于氢氟酸，微溶于碱，不溶于水。系高温相矿物，自然界极少见。与鳞石英共生于火山岩气孔和基质中，亦为硅砖和陶瓷坯体的组分之一。

中文名：方石英

外文名：Cristobalite

别名：方英石、白炭黑

化学式：SiO2

分子量：60.08

CAS登录号：14464-46-1

又称“方英石”、“白硅石”。晶质石英的一种变体。包括等轴晶系的高温方石英（β-方石英）和四方晶系的低温方石英（α-方石英）。β-方石英在1470℃—1713℃范围内稳定存在，在1470℃以下可呈亚稳定状态存在，当低于269℃则转变为α-方石英。一般所称方石英系指高温的β-方石英。晶体呈细小八面体或六方体，通常呈小板状体并具复瓦状构造。乳白色。无解理，具有特别弯曲的断口。

石英分四大类，石英、鳞石英、方石英及熔融石英。它们都是硅氧矿物，但晶体的结构不一样。这叫同质多象。

方石英包括低温方石英和高温方石英。高温方石英一般产在酸性熔岩中。低温方石英呈白或乳白色，玻璃光泽。高温方石英在常温常压下会转变在低温方石英或低温石英方石英也称方英石、白硅石，是石英的一种。

方石英粉是用精选脉石英矿经1500℃左右高温煅烧，无污染粉磨加工、磁选、分级而成，性质稳定。含硅量在99.8%以上，晶相为四方晶系，硬度约6.5，密度为2.45，比表面大，孔隙率高，耐候性好，抗沉淀性好，抗热震性好。

硬度6—7。相对密度2.32—2.38。折射率N0=1.487，Ne=1.484，一轴晶负光性。与相似的鳞石英的区别在于具有弯曲的断口和复瓦状构造、高的折射率和一轴晶负光性等。系高温相矿物，自然界极少见，与鳞石英共生于火山岩基质和气孔中。亦为硅砖及陶瓷坯体的组分之一。

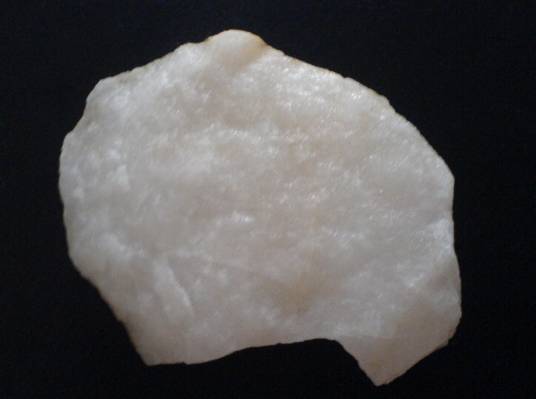

方石英

2、消光性，在高档油漆中用来降低漆膜表面光光的镜面反射性，形成粗糙面而达到消光作用。

3、方石英高的散射性、好的消光效果、高白度、低密度、色泽光亮。方石英的具体结构有助光反射，可取代玻璃微珠作反光油漆，既可增强防滑性，又可提高油漆的反光性。方石英的白度达92~95，在涂料、油漆中使用，可取代部分钛白粉，降低配方所需的费用，适用作汽车底漆及各种涂料、油漆的填料。

4、抗腐蚀、耐刻划、耐擦洗，耐高温。

5、不含有机物污染，金属含量极低，低的电导率。可增强涂料的抗紫外线能力，并具有良好的绝缘性，适合电子产品的封装填充。

6、优良的抗热震性，方石英受热220-240℃左右时，发生一定程度的热膨胀，正好补偿环氧树脂、石膏等在此温度下固化反应时的收缩，使浇注基本不变形。这一特性特别适合于尼龙浇注、环氧浇注料、灌封胶及精密铸造的应用，在尼龙及所有树脂体系中，加入改性后的方石英可以降低树脂在冷却过程中的收缩比。

7、方石英在粘接剂中的应用

方石英

硅微粉节理面多，有明显棱角，不易粘接。高岭土为六方片状，烧后发红，且节理多（不易粘接）。

8、改性后的方石英粉通常被当作一种抗结块材料，用于透明PP和PE、LDPE、LLPDE，薄膜生产中，由于方石英有着同等的折光指数，对于大多数聚烯烃薄膜，这种添加剂对薄膜的光学性能几乎没有影响。其它特殊的应用包括超薄薄膜和双挤压薄膜，这时需要超细等级的方石英粉。600目方石英粉通常被用作温室薄膜中的IR吸收材料。

9、方石英粉具有表面能高、表面亲水疏油、极易团聚的特点，难以在非极性或弱极性的油漆中均匀分散，因此必须对方石英超细粉体进行表面改性，使方石英粒子表面包覆上一层有机物（如偶联剂、表面活性剂等），使其由疏油亲水变为疏水亲油，这样不仅增强了放石英粉与基体的相容性和结合力，还提高了方石英的分散性。
