轻集料混凝土又称轻质混凝土（LightWeightConcrete，以下简称LC）是指利用轻粗集料（陶粒）、普通砂、水泥和水配制而成的，强度等级为LC15-LC60的结构用轻质混凝土。轻集料混凝土具有自重轻、强度高、保温隔热、防震抗渗等特点，与同标号的普通混凝土相比，可减轻自重20～30%以上。

中文名：轻集料混凝土

外文名：Lightweight concrete

别名：干拌复合轻集料混凝土

原料：轻粗集料(陶粒)、普通砂、水泥、水

特点：轻质高强、保温耐火、防震抗渗

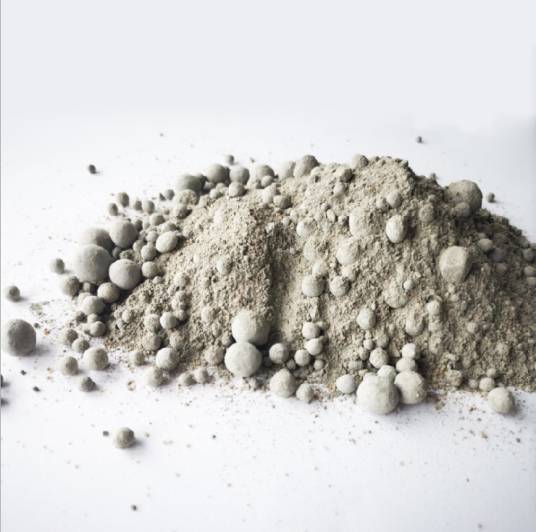

复合轻集料是由改性聚苯颗粒与无机胶凝材料复合而成（单组份），在施工现场加水混合搅拌即可。

A型干拌复合轻集料

A型干拌复合轻集料混凝土用于屋面找坡层或抗压强度要求≤1.0MPa的楼面，干密度≤600㎏/m³，抗压强度≥1.5MPa，导热系数≤0.1W/（m.K）;

B型干拌复合轻集料

B型干拌复合轻集料混凝土用于楼面或屋面垫层，干密度≤850㎏/m³，抗压强度≥3.0MPa,导热系数≤0.25W/（m.K）。

图集轻集料施工说明

12BJ1-1《工程做法》等图集中各楼面垫层中陶粒混凝土密度按1800kg/m3计算的，楼面垫层换用B型复合轻集料垫层后，密度≤850kg/m3,各楼面做法的静荷载已作修改。详见12BJ1-1《工程做法》

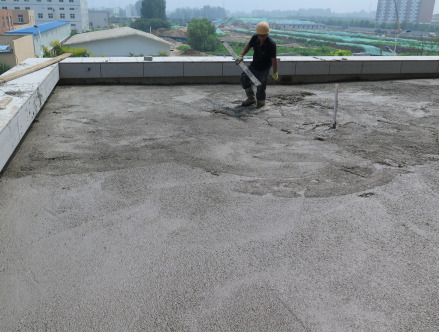

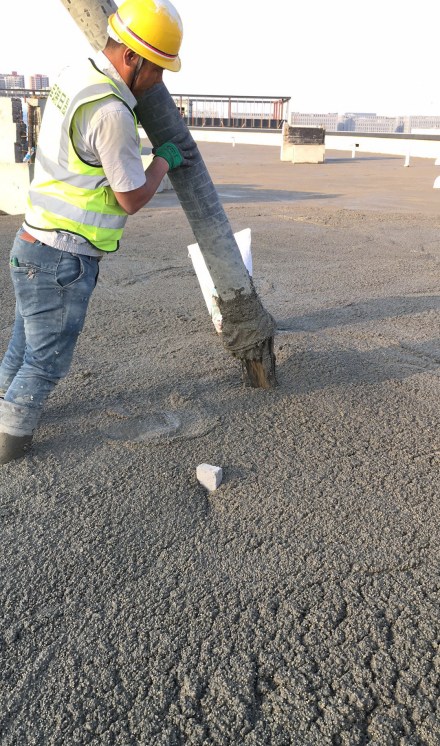

轻集料混凝土屋顶保温施工

轻集料混凝土大量应用于工业与民用建筑及其他工程，可收到减轻结构自重；提高结构的抗震性能；节约材料用量；提高构件运输和吊装效率；减少地基荷载及改善建筑功能（保温隔热和耐火等）等效益。因此，在20世纪60～70年代，轻集料混凝土的生产和应用技术发展较快，主要向轻质、高强的方向发展，大量应用於高层、大跨度结构和围护结构，特别是大量用於制作墙体用的小型空心砌块。中国从50年代开始研制轻集料及轻集料混凝土，主要用于工业与民用建筑的大型外墙板和小型空心砌块，少量用于高层和桥梁建筑的承重结构和热工构筑物。

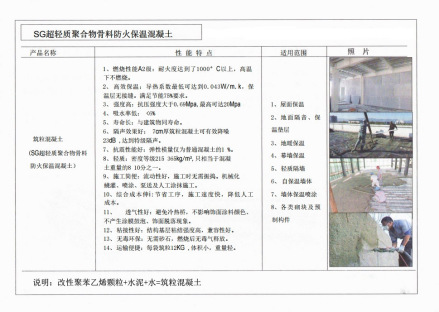

1、 燃烧性能A2级：耐火度达到了1000℃以上，高温下不燃烧。

2、 高效保温：导热系数最低可达到0.043W/m.k，保温层无接缝。满足节能75%要求。

3、 强度高：抗压强度大于0.69Mpa,最高可达20Mpa。

轻集料混凝土具有流动性

6、 隔声效果好：7cm厚筑粒混凝土可有效降噪23dB，达到特级隔声。

7、 抗震性能好：弹性模量仅为普通混凝土的1%。

8、 轻质：密度等级215～365kg/m³，只相当于混凝土重量的8～10分之一。

按细集料种类分为：全轻混凝土。采用轻砂做细集料的轻集料混凝土。砂轻混凝土。部分或全部采用普通砂作细集料的轻集料混凝土。

按其用途分为：保温轻集料混凝土。其容重小於800公斤/立方米,抗压强度小於5.0兆帕,主要用於保温的围护结构和热工构筑物。结构保温轻集料混凝土。其容重为800～1400公斤/立方米,抗压强度为5.0～20.0兆帕,主要用於配筋和不配筋的围护结构。结构轻集料混凝土。其容重为1400～1800公斤/立方米，抗压强度为15.0～50.0兆帕，主要用於承重的构件、预应力构件或构筑物。
