阴极射线管，是一种能减少阴极加热器耗电的阴极射线管。其中，旁热式阴极结构体，具备热电子发射物质层的金属基底；在一端的部位上设有保持基底金属，在内部还设有收纳加热器游离电子的管状套筒；加热器的主要部分筒径较大，加热器腿部一侧的筒径较小，而且也是支承套筒的异形支承体。

中文名：阴极射线管

外文名：CRT

别名：克鲁克斯管

作用：能减少阴极加热器耗电

首创：威廉·克鲁克斯

构成元素：电子枪、偏转系统、管壳和荧光屏

阴极射线管

阴极射线管是将电信号转变为光学图像的一类电子束管，人们熟悉的电视机显像管就是这样的一种电子束管。它主要由电子枪、偏转系统、管壳和荧光屏构成。

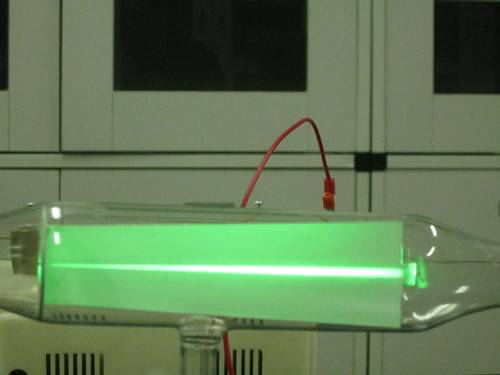

阴极射线管能提供聚集在荧光屏上的一束电子以便形成直径略小于1mm的光点。在电子束附近加上磁场或电场，电子束将会偏转，能显示出由电势差产生的静电场，或由电流产生的磁场。

一个阴极射线管，其特征在于，具有真空管壳，该真空管壳由下述构成：面板部分，具有在内面上涂敷了荧光体的荧光面；管颈部分，收纳了具有具备旁热式阴极构体和控制电极和加速电极的电子束产生部分、和由聚焦电极和阳极电极构成并使电子束聚焦和加速的主透镜部分的电子枪；以及锥体部分，连接上述面板部分和上述管颈部分，其中，上述旁热式阴极构体，具备具有热电子发射物质层的基底金属；在一个端部上保持基底金属，在内部收纳加热器的筒状的套筒；在加热器的加热器主要部分一侧具有大直径部分，在加热器的腿部一侧具有小直径部分，而且支承套筒的异形支承体；以及在加热器的腿部一侧具有大直径部分，在加热器的主要部分一侧具有小直径部分的阴极盘，并使套筒的另一端部外面和支承体的小直径部分内面固定，使支承体的大直径部分外面和上述阴极盘的小直径部分内面固定。

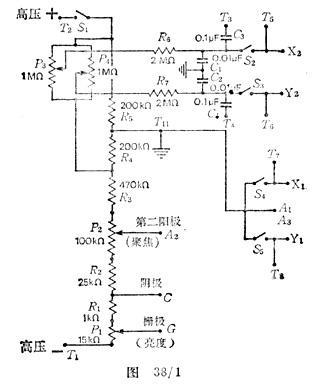

从控制栅出来的电子束穿过第一、二、三阳极，这三个阳极对于阴极都处于正电位。这些电极之间的电场，随所加的电势不同，可以使电子束汇聚或发散。它们的作用类似光学中的透镜组。通常使第一、三阳极相对于阴极处于最高电位，第二阳极则处于较前两个低些的电位，但比阴极电位高。第二阳极的电位可以改变。用这样的方法，能将光点聚焦在屏上。控制第二阳极电势的分压器起着“聚焦”作用，见图38/1。屏面涂着一层硅化锌，当电子轰击屏时，它会发出绿光。

在最后一个阳极和屏之间安装了偏转板，X偏转板比Y偏转板离屏更近，X偏转板造成水平偏转，Y偏转板造成垂直偏转。在Y方向上有较高的灵敏度（单位为mm/V）。

因为电子束由电子组成，所以，加在X偏转板之间的电势差会引起电子束随X板的极性由左向右、或由右向左移动。光点向着具有较高正电位的电极板移动。加在Y偏转板上的电势差也以同样的方式引起电子束向上或向下移动。

阴极射线荧光粉有上百种，用于彩色显像管的典型发光粉是ZnS，Ag（蓝色）、Zn，Cu，Al（黄绿色）等。

若采用纳米发光材料则可提高CRT发光材料的发光率，有可提高CRT显示屏的分辨率。ZnS，Mn是较好的一种纳米级发光材料，可用于高清晰度索维电视显示。

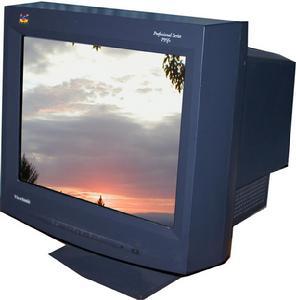

阴极射线管显示器

2. 电场偏向型：以电场令电子束产生偏向，产生电场的偏向极板内建在阴极射线管内部。示波器使用此种方式的显像管，以利应付不同的扫描频率，但此方式需要较长的管身。

3. 威廉士管：具有记忆保持功能的特殊阴极射线管。
