符号

电阻器（Resistor），一般简称电阻，泛指所有用以产生电阻的电子或电机配件。电阻器的运作跟随欧姆定律，其电阻值定义为其电压与电流相除所得的商数。

电阻的阻值标法通常有色环法、数字法、数码法。色环法在一般的的电阻上比较常见。

色环法

所谓色环法既是用不同颜色的色标来表示电阻参数。色环电阻有4个色环的，也有5个色环的，各个色环所代表的意义如下。

读取色环电阻的参数，首先要判断读数的方向。一般来说，表示公差的色环离开其他几个色环较远并且较宽一些。判断好方向后，就可以从左向右读数。

例如，某4色环电阻的颜色从左到右依次是红（2），紫（7），黄（x10000），银（正负10%），则此电阻的阻值为27Ωx10000=270000Ω，也就是270KΩ，公差为正负10%。

再如，某5色环电阻的颜色从左到右依次是红（2），绿（5），蓝（6），红（x100），棕（正负1%），则此电阻的阻值为256Ωx100=25600Ω，也就是25.6KΩ，公差为正负1%。

数字法

由于贴片电阻比较小，很少被标上阻值，即使有，一般也采用数字法，即：

101——表示10*10^1Ω即100欧的电阻；

102——表示10*10^2Ω即1KΩ的电阻；

103——表示10*10^3即10KΩ的电阻；

104——表示10*10^4即100KΩ的电阻；

503——表示50*10^3即50KΩ的电阻；

依次类推。如果一个电阻上标为22*103，则这个电阻为220KΩ。

数码法

用三位数字表示元件的标称值。从左至右，前两位表示有效数位，第三位表示10n（n=0～8）。当n=9时为特例，表示10^（-1）。塑料电阻器的103表示10*10^3=10k。片状电阻多用数码法标示，如512表示5.1kΩ。电容上数码标示479为47*10^（-1）=4.7pF。而标志是0或000的电阻器，表示是跳线，阻值为0Ω。数码法标示时，电阻单位为欧姆，电容单位为pF，电感一般不用数码标示。

电阻器的电气性能指标通常有标称阻值,误差与额定功率等。

它与其它元件一起构成一些功能电路，如RC电路、RL电路等。

电阻是一个线性元件。之所以说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R

常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。线性电阻的工作电压与电流的关系如图1所示。电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻、压敏电阻、热敏电阻、湿敏电阻等。

通常来说，使用万用表可以很容易判断出电阻的好坏：将万用表调节在欧姆挡的合适挡位，并将万用表的两个表笔放在电阻的两端，就可以从万用表上读出电阻的阻值。应注意的是，测试电阻时手不能接触到表笔的金属部分。但在实际电器维修中，很少出现电阻损坏。着重注意的是电阻是否虚焊、脱焊。

电阻

电阻元件是对电流呈现阻碍作用的耗能元件，例如灯泡、电热炉等电器。电阻定律：R=ρL/S

ρ——制成电阻的材料电阻率，国际单位制为欧姆·米（Ω·m）

L——绕制成电阻的导线长度，国际单位制为米（m）

S——绕制成电阻的导线横截面积，国际单位制为平方米（㎡）

R——电阻值，国际单位制为欧姆（Ω）。

ρ叫电阻率：某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。是描述材料性质的物理量。国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。与导体长度L，横截面积S无关，只与物体的材料和温度有关，有些材料的电阻率随着温度的升高而增大，有些反之。

电阻与温度的关系电阻元件的电阻值大小一般与温度有关，衡量电阻值受温度影响大小的物理量是温度系数，其定义为温度每升高1°C时电阻值发生变化的百分数。如果设任一电阻元件在温度t1时的电阻值为R1，当温度升高到t2时电阻值为R2，则该电阻在t1 ~ t2温度范围内的

第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：特征，用数字或字母表示。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压（电位器表示特殊）、9-特殊、G-高功率、T-可调、X-小型、L-测量用、W-微调、D-多圈。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。

例如：R T 1 1 型普通碳膜电阻a1

各种精度的电阻

常用电阻分为多个种类，因为有些电阻造价高，所以在某些电路中发挥着非常重要的作用，然而有些电路对精度要求不高，所以为节省成本考虑，可以使用精度较低的电阻。最常用的电阻是碳膜电阻和金属膜电阻，碳膜电阻用在对精度不是很高的电路中，而金属膜电阻则是用在对电路精度较高的电路。当然，如果有些“特殊电路”需要对电路要求精度非常高，那么就要求对电阻的选用要慎重。

碳膜电阻：碳膜的电阻在5%-10%

金属膜电阻：使用环境温度-55℃~+125℃时的高精度有：±0.5%、±0.1%、±0.2、±0.01%，一般的则在1%-5%内。

绿袍电阻：这是对80年代中后期出现的一种金属膜电阻的称呼，因为外观呈深绿色而得名，见于MF12和MF14万用表中。但根据自己的实测，性能一般，老化、偏差和温度系数都与红袍电阻相差很大。

电阻（图2）

红袍电阻：代号RJJ，高稳定低温度系数精密金属膜，体积大，性能很好，经过自己的测试，多年的电阻，老化很少有超过0.5%的，温度系数都在30ppm/℃左右。请注意，红袍电阻还有一种是普通精度的，代号RJ，性能一般。

一般线绕电阻：采用锰铜或康铜电阻丝，非密封（只上漆），由于线径一般比较粗因此老化指标不错，但温度系数不算太好，一般是15ppm/℃到35ppm/℃之间。

精密线绕电阻：电阻丝一般采用精密锰铜，密封后稳定性得到提高，实际测试了大量的0.01%电阻，绝大多数数年后仍然能保持在0.02%之内。温度系数也因为选材和工艺达到较高水平，大约是5ppm/℃到20ppm/℃之间。新品价格大约5元/只。

电阻（图3）

低TC线绕电阻：TC（温度系数）.常见于老式国外（比如Fluke）各种精密仪器中，采用镍铬电阻合金，温度系数非常低，一般在1ppm/℃到5ppm/℃之间，有的电阻每一只都标明了实测温度系数。老化也不大，基本在20ppm/年之内，二手价格大约10元/只。这样的电阻进行标定后，可以作为一般标准电阻来用。

全密封线绕：电阻丝材料同上，但采用金属壳密封（引线是后焊接的）完全杜绝了潮湿和氧化因此稳定性很高，达到8ppm/年左右，温度系数也大多在1ppm/℃之内，广泛用于老一代高等级计量仪器和标准电阻中。二手价格大约50元/只。

电阻（图4）

塑封块电阻：由于采用镍铬电阻合金和补偿技术，温度系数可以做的非常低，甚至<1ppm/℃。但该电阻由于密封不太好因此老化特性不是很好，只能保证25ppm/年，典型值12.5ppm/年。新品价格约50元/只，二手约20元/只。这样的电阻也常常被音响发烧友采用，因为除了上述特性外，还具备超低噪音和无感等优良特性。

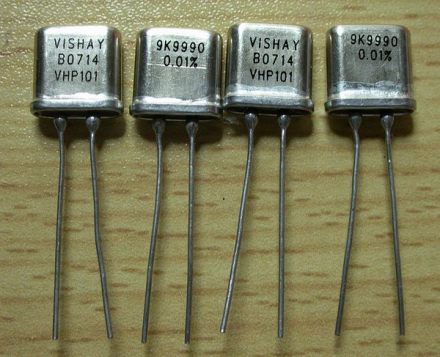

金封块电阻：这是目前最高等级的电阻，内部结构同上但采用金属陶瓷密封（外形类似晶振），彻底杜绝外界老化因素，同时零温度系数技术使得温度系数达到很难测量出来的程度。老化典型值2ppm/年，有的达到0.5ppm/年以下。新品价格大约400元/只，西方国家对我国实行封锁，严禁进口用于军事目的，连8位半的万用表3458A也仅仅用了一只（做内部标准电阻）。
