PHY 编辑

外部信号接口的芯片

PHYPHY

PHY（英语：Physical），中文可称之为端口物理层，是一个对OSI模型物理层的共同简称。而以太网是一个操作OSI模型物理层的设备。一个以太网PHY是一个芯片，可以发送和接收以太网的数据帧（frame）。

目录

基本信息

编辑

中文名：PHY

外文名：Physical Layer

是什么：物理层

位置：OSI的最底层

实质：芯片

简介

编辑
PHY（英语：Port Physical Layer），中文可称之为端口物理层，是一个对OSI模型物理层的共同简称。

PHY连接一个数据链路层的设备（MAC）到一个物理媒介，如光纤或铜缆线。典型的PHY包括PCS（Physical Coding Sublayer，物理编码子层）和PMD（Physical Media Dependent，物理介质相关子层）。PCS对被发送和接受的信息加码和解码，目的是使接收器更容易恢复信号。

使用示例

编辑

  • Wi-Fi：PHY的部分包括射频、混合信号和类比部分（通常称为收发器）和数字基带部分是广泛应用于DSP和通信逻辑运算（包括信道码），PHY的典型应用常被集成在SoC的MAC层，其他类似的无线应用在3G/4G/LTE、WiMAX、UWB等。

  • 以太网：PHY芯片时常在以太网设备中见到，它的目的是被调整的链接的数字式通入。

  • USB：PHY芯片被集成在 主控端的USB 控制器内或嵌入式系统并且提供数字和模块化组件接口的桥梁。

  • IrDA：IrDA规格包括数据运输的物理层的一个IrPHY规格。

  • SATA：连续ATA控制器类似VIA6421使用的PHY。

  • SDRAM芯片接口

  • Flash memory芯片接口

    • 以太网PHY

    编辑
    PHY是一个操作OSI模型物理层的设备。一个以太网PHY是一个芯片，可以发送和接收以太网的数据帧（frame）。它通常缺乏NIC（网络接口控制器）芯片所提供的Wake-on-LAN或支持Boot ROM的先进功能。此外，不同于NIC，PHY没有自己的MAC地址。

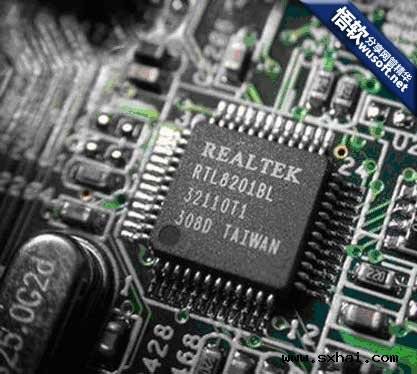

    一些以太网PHY芯片的例子是Integrated Circuit Systems ICS1893、瑞昱RTL8201和威盛电子VIA6103。常见应用的以太网PHY是集线器和交换机。

    PHY
