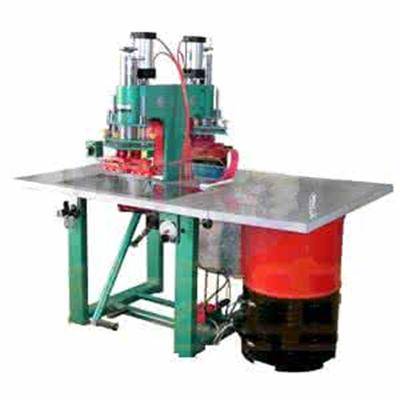

“高频”指的是高频及感应加热技术，它对金属材料加热效率最高、速度最快，且低耗环保。它已经广泛应用于各行各业对金属材料的热加工、热处理、热装配及焊接、熔炼等工艺中。它不但可以对工件整体加热，还能对工件局部的针对性加热；可实现工件的深层透热，也可只对其表面、表层集中加热；不但可对金属材料直接加热，也可对非金属材料进行间接式加热。等等。因此，感应加热技术必将在各行各业中应用越来越广泛。感应加热是指金属受到频带由几十赫兹到几兆赫兹的高频电场的激发后，在金属表面或内部感应出电流并产热的过程。

中文名：感应加热

外文名：Induction Heating

定义：金属在交变电场的激发下感应发热

工作原理：用感应电流使工件局部加热

领域：计算机通信

特点：频度高

优点

①不必整体加热，工件变形小，电能消耗小。

②无公害。

③加热速度快，工件表面氧化脱碳较轻。

④表面淬硬层可根据需要进行调整，易于控制。

⑤加热设备可以安装在机械加工生产线上，易于实现机械化和自动化，便于管理，且可减少运输，节约人力，提高生产效率。

⑥淬硬层马氏体组织较细，硬度、强度、韧性都较高。

⑦表面淬火后工件表层有较大压缩内应力，工件抗疲劳破断能力较高。

缺点

与火焰淬火相比，感应加热设备较复杂，而且适应性较差，对某些形状复杂的工件难以保证质量。

感应加热广泛用于齿轮、轴、曲轴、凸轮、轧辊等工件的表面淬火，目的是提高这些工件的耐磨性和抗疲劳破断的能力。汽车后半轴采用感应加热表面淬火，设计载荷下的疲劳循环次数比用调质处理约提高10倍。感应加热表面淬火的工件材料一般为中碳钢。为适应某些工件的特殊需要，已研制出供感应加热表面淬火专用的低淬透性钢。高碳钢和铸铁制造的工件也可采用感应加热表面淬火。淬冷介质常用水或高分子聚合物水溶液。

电源设备的选择与工件要求的加热层深度有关。加热层深的工件，应使用电流频率较低的电源设备；加热层浅的工件，应使用电流频率较高的电源设备。选择电源设备的另一条件是设备功率。加热表面面积增大，需要的电源功率相应加大。当加热表面面积过大时或电源功率不足时，可采用连续加热的方法，使工件和感应器相对移动，前边加热，后边冷却。但最好还是对整个加热表面一次加热。这样可以利用工件心部余热使淬硬的表层回火，从而使工艺简化，还可节约电能。

感应加热淬火机床的主要作用是使工件定位并进行必要的运动。此外还应附有提供淬火介质的装置。淬火机床可分为标准机床和专用机床，前者适用于一般工件，后者适用于大量生产的复杂工件。

进行感应加热热处理时，为保证热处理质量和提高热效率，必须根据工件的形状和要求，设计制造结构适当的感应器。常用的感应器有外表面加热感应器、内孔加热感应器、平面加热感应器、通用型加热感应器、特型加热感应器、单一型加热感应器、复合型加热感应器，熔炼加热炉等。

高频感应加热主控制板，主要采用SG3525A作为PWM脉冲形成，输出脉冲频率范围20KHZ—60KHZ,脉冲间隔互为180度，死区时间可以自行调整。可适用于IGBT全桥逆变串联谐振感应加热装置用斩波器调压调功。功率范围：15KW-120KW,该控制板接线少，控制集中，无须调试，工作电源电压为三路交流双18V/1A及四个22V/0.5A的电源为全桥逆变IGBT驱动电路提供电源。具有过流，过压，缺水，高频，低频，多种状态指示，并提供开关型霍尔保护接口，此板可配合斩波器板和驱动板组装IGBT高频感应加热装置。

理想的变压器（完全耦合的变压器）原边绕组产生的磁通应全部穿过副边绕组，没有任何损失和泄漏。但实际上常规的变换变压器不可能实现没有任何损失和泄漏。原边绕组产生的磁通不可能全部穿过副边绕组。非耦合部分磁通就在绕组或导体中有它自己的电感，存贮在这个“电感”中的能量不和主功率变压器电路相耦合。这种电感我们称之为“漏感”。理想变换器对绝缘的要求和为了要得到很低的电磁干扰（EMI）而需要很紧的电磁耦合以减小漏感的要求，是相互矛盾的。

当变压器不通电（转向脱离电源或开关处于关断期间）时，漏感存贮的能量要释放出来形成明显的噪音。在示波器上能看到此噪音的高频尖峰脉冲波形。高频尖峰脉冲波形的幅值Uspike和漏感Lleak与电流相对时间变化率的乘积成正比。即：

|Uspike|=Lleakdi/dt（1）

当工作频率升高，电流相对时间的变化率也就增加。漏感的影响将更严重。漏感的影响和变换器的开关速度成正比。漏感产生过高的尖峰脉冲会损坏变换器中的功率器件并形成明显的电磁干扰（EMI）。为了降低漏感产生的尖峰脉冲幅值Uspike，而在变换器电路中必须加入缓冲网络。但缓冲网络的加入，会增大变换器电路的损耗。使变换器电路随工作频率提高，损耗增加，效率降低。

（2）绕组间电容

当变压器的绕组是多层绕组时，则顶层绕组和底层绕组之间就有电位差。两个导体之间有电位差，就存在电容。这个电容就称为“绕组间电容”。当工作在高频时，这个电容会以惊人的速率进行充电和放电。电容充电和放电过程中会产生损耗。在给定的时间内，它充电和放电的次数愈多，损耗就愈大。

（3）趋肤效应

（4）邻近效应

（5）局部过热点

常规的变换变压器工作在高频时，其磁芯中部会有局部过热点。因此，为了减小热效应，常规变换变压器的工作频率提高时，就必须相应地减小其磁通密度，增大其体积。这就使得无法用它去做高功率密度的电源。

对于低输出电压理想型变换器来说，它的降压比是很高的。用常规变换变压器时，通常1匝输出绕组，大约需要32匝原边绕组。这样，原边绕组就需多层布置，因而漏感和绕组间电容大、趋肤效应和邻近效应严重等不利因素在变换变压器中都存在。
