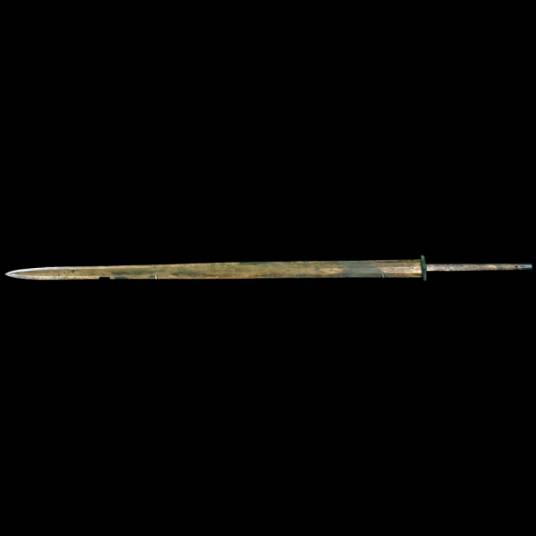

秦始皇兵马俑一、二号坑所出土的青铜兵器，最让人着迷的——首先要数锋利坚韧的秦青铜长剑。柳叶状剑身的秦剑，又细又长又尖，长度均在81～94．8厘米，远远超出战国时期其他诸侯国的宝剑（长度一般在50～65厘米）。

中文名：秦剑

别名：青铜剑

长度：均在81～94．8厘米

出土地点：秦始皇兵马俑一、二号坑

特点：柳叶状剑身

1994年在秦始皇兵马俑二号坑内又发现了一批青铜剑，长度为86公分，剑身上共有8个棱面。考古学家用游标 卡尺测量，发现这8个棱面误差不足一根头发丝，已经出土的19把青铜剑，剑剑如此。这批青铜剑结构致密，剑身光亮平滑，刃部 磨纹细腻，纹理来去无交错，它们在黄土下沉睡了2200多年，出土时依然光亮如新，锋利无比。科研人员测试后发现，剑的表面 有一层10微米厚的铬盐化合物。这一发现立刻轰动了世界，因为这种“铬盐氧化”处理方法，是近代才出现的先进工艺，德国在 1937年，美国在1950先后发明，并申请了专利。事实上，早在春秋战国时期，中国人就已掌握了这一先进的工艺。

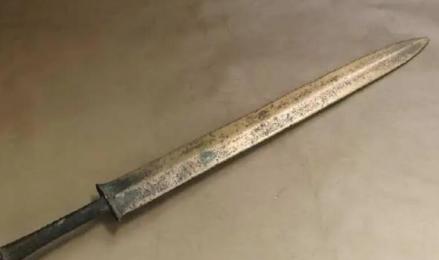

秦剑

回顾中原铜剑的发展历程，剑身一直在不断地加长。当其初起之时，剑长只有二三十厘米；至春秋战国之际，长度普遍达到50～60厘米左右；战国晚期，一些剑超出了70厘米，最长达75、76厘米，秦代，关中秦剑的长度更上新台阶，超过了80厘米，最长者将近95厘米。

青铜剑在技击格斗中，首要功能是刺杀敌人、穿透对方的铠甲，劈砍、划拉只是辅助功能而居于其次。比对手的剑长出近30厘米的秦剑，在格斗中显然更容易刺到对方，这很可能是秦剑加长的主要原因。但是，这毕竟是青铜剑，秦人用什么方法让长剑不易折断呢？

青铜时代铸剑的关键是在冶炼时向铜里加入多少锡。锡少了，剑太软；锡多了，剑硬，但容易折断。对秦剑做的化学定量分析显示：它的铜锡配比让青铜剑的硬度和韧性结合得恰到好处。作为青铜剑铸造工艺的最后巅峰，秦剑的长度、硬度和韧性达到了结合，攻击性能也因此大大增加。秦剑的表面含锡量高达30%，内部却保持着20%左右的含锡量。现代锡青铜含量为3%-14%，让秦剑的硬度领先世界，硬度相当于中碳钢，韧性相当于一块现代技术制造的玻璃

秦陵考古队首任队长袁仲一曾说：我们把秦陵剑先後分送中国地质科学院、中国有色金属研究院、上海冶炼厂等单位，进行激光显微光谱、电子探针、X光荧光检测和化学定量分析，发现剑表面有一层密密的铬盐氧化屏，厚约十微米，相当於一张报纸厚度的十分之一，含铬量为0.6%至2%。正是有了这层灰色的含铬保护层，起到了强有力的抗銹耐蚀的作用。这比吴、越王剑表面采用硫化处理的防腐性能又提高了一步。

秦式铜剑不仅长，而且很锋利。一些剑出土时毫无锈蚀，光洁如新，锋刃锐利。经试验，一次尚能划透18层纸。这些剑表面都呈灰黄色，组织细密，没有沙眼。而且剑身表面都进行了精细的锉磨、抛光，故极为平整光亮。

秦剑剑身特长，剑茎（柄）也相对很长。秦俑一、二号坑出土的青铜剑，其剑茎长度多在17～20厘米左右。根据秦剑的长度、重量和技击实用功能推测，秦剑多数为双手使用（双手剑在某些时候单手使用亦可）；少数剑茎较短者可能是单手剑。
