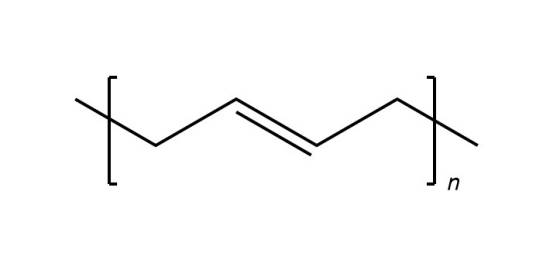

聚丁二烯，是一种有机物，分子式为(-CH2CH=CHCH2-)n，用于制备轮胎、胶管、胶板，用于制备水溶性阳极电泳漆、粘合剂、热固性树脂以及用于橡胶和塑料改性；用于增稠SBS胶黏剂，与SBS并用制造压敏胶黏剂等。还可用于制造胶管、胶带、轮胎、密封圈、鞋底及电缆等橡胶制品，还可用作树脂改性剂等。

聚丁二烯　　polybutadiene

1，3-丁二烯的聚合物。英文缩写PB。按结构不同可分为顺式-1,4-聚丁二烯（又称顺丁橡胶，CBR）、反式-1,4-聚丁二烯，以及1,2-聚丁二烯。后者还有全同和间同立构之分。顺式-1,4-聚丁二烯的玻璃化温度-106℃，结晶熔点3℃，晶体密度1.01克/厘米3，而1,2-聚丁二烯的密度0.93克/厘米3，玻璃化温度-15℃，熔点128℃（全同）和156℃（间同）。不同结构的聚丁二烯之性能差别很大，CBR有高弹性和低滞后性，高抗拉强度和耐磨性，拉伸时可结晶。高反式-1,4-聚丁二烯的结晶性大，回弹性差。而1,2-聚丁二烯为非晶态，低温性能较差。聚丁二烯可用硫黄硫化，硫化时并发生顺-反异构化。对于1,4—加成的双烯类聚合物，由于内双键上的基团在双键两侧排列的方式不同而有顺式构型与反式构型之分，如聚丁二烯有顺、反两种构型：其中顺式的1,4—聚丁二烯，分子链与分子链之间的距离较大，在常温下是一种弹性很好的橡胶；反式1,4—丁二烯分子链的结构也比较规整，容易结晶，在常温下是弹性很差的塑料。

丁二烯在5～50℃自由基聚合的产物以反式-1,4-结构为主，烃类溶剂中的负离子聚合时，顺式-1,4-结构占35%，四氢呋喃中聚合则主要形成1,2-结构，以钛、钴、镍和稀土催化剂的齐格勒-纳塔型配位聚合可得到高顺式-1,4-结构（90%～99%），钒系催化剂则能合成高反式结构，钒、铬和钼系催化在一定条件下可得到1,2-聚丁二烯。

聚丁二烯主要用作合成橡胶，并常与天然橡胶、丁苯橡胶并用，制造轮胎的胎面和胎体，此外由于耐磨性好，也用于鞋底、输送带、车辆零件等。1,2-聚丁二烯用于胶粘剂和密封剂。

在常温下有两种构象：S-反式

配位聚合　用齐格勒-纳塔催化剂可合成出不同立体结构的聚丁二烯（见配位聚合）。工业上重要的催化剂有四种：钛、钴、镍和稀土催化剂体系。①钛催化剂：采用TiI4与AlR3或TiCl4与AlI3-AlH3-mXm（X为卤素）,可制得高顺式聚丁二烯,但催化剂用量较大,凝胶较多。不含碘的钛催化剂得不到高顺式聚丁二烯。TiCl4与CdR2可得高反式-1,4-聚丁二烯，而Ti(OR)4与AlR3可得高全同1,2-聚丁二烯；改变烷基金属或配位体可得到完全不同的结构。钛系催化剂最先被工业上采用,所得聚丁二烯中顺式-1,4结构的含量为90%～94%。②钴催化剂:钴盐和氯化二乙基铝可形成均相催化剂，用水或氧作活化剂。催化效率有的可达105克聚丁二烯/克钴，顺式结构的含量，高的可达99%。③镍催化剂：虽然开发较晚，但它是工业化的优良催化剂，由环烷酸镍、三氟化硼和三烷基铝组成,聚合可在脂肪烃中进行。当Al/B(摩尔比)为0.3～0.7时活性最高。在庚烷中制备的聚合物,其分子量约比在甲苯中制备的高一倍。顺式结构的含量达98%。④稀土催化剂：这是中国发展的一个体系，是由环烷酸稀土〔Ln(naph)3〕、氯化二乙基铝和三异丁基铝组成的三元体系，均用脂肪烃作溶剂。所得聚丁二烯的顺式-1,4结构的含量可达99%,分子量可达数百万,分子量分布宽。在意大利曾采用烷氧基稀土三元体系和铀系催化剂均已合成高顺式聚丁二烯。此外，用钒催化剂可合成高反式聚丁二烯。钒、铬和钼催化剂在一定条件下可合成1,2-聚丁二烯。不同配位催化剂所得聚丁二烯的微观结构见表2。

1,3-丁二烯通常与苯乙烯、丙烯腈等其他的单体共聚，形成各种橡胶或塑料共聚物。最常见的共聚物是丁二烯与苯乙烯的共聚物，这种共聚物被用来制作汽车轮胎。1,3丁二烯还常常被用于制成嵌段共聚物。同时1,3-丁二烯还可加入热塑性塑料中。通过一定方法制备的共聚物，可以比单聚物具有更好的强度、韧性等性质。

聚丁二烯主要用作合成橡胶，溶液聚合的聚丁二烯常与丁苯橡胶或天然橡胶并用，做轮胎的胎面和胎体。此外，由于它耐磨，可用作输送带的包皮、鞋底、摩托车零部件等。1,2-聚丁二烯主要用作胶粘剂和密封剂。
