原子钟，是一种计时装置，精度可以达到每2000万年才误差1秒，它最初本是由物理学家创造出来用于探索宇宙本质的；他们从来没有想过这项技术有朝一日竟能应用于全球的导航系统上。原子钟由伊西多·艾萨克·拉比和他的学生们发现。

中文名：原子钟

用途：探索宇宙本质

应用：全球的导航系统

精度：可以达到每2000万年才误差1秒

出现时间：20世纪50年代

原理：根据原子物理学的基本原理

发现者：伊西多·艾萨克·拉比和他的学生们

主要利用：氢，铯，铷等

人们平时所用的钟表，精度高的大约每年会有1分钟的误差，这对日常生活是没有影响的，但在要求很高的生产、科研中就需要更准确的计时工具。目前世界上最准确的计时工具就是原子钟，它是20世纪50年代出现的。原子钟是利用原子吸收或释放能量时发出的电磁波来计时的。由于这种电磁波非常稳定，再加上利用一系列精密的仪器进行控制，原子钟的计时就可以非常准确了。现在用在原子钟里的元素有氢（Hydrogen）、铯（Cesium）、铷（Rubidium）等。原子钟的精度可以达到每2000万年才误差1秒。这为天文、航海、宇宙航行提供了强有力的保障。

基本原理

根据原子物理学的基本原理，原子是按照不同电子排列顺序的能量差，也就是围绕在原子核周围不同电子层的能量差，来吸收或释放电磁能量的。这里电磁能量是不连续的。当原子从一个“能量态”跃迁至低的“能量态”时，它便会释放电磁波。这种电磁波特征频率是不连续的，这也就是人们所说的共振频率。同一种原子的共振频率是一定的，例如铯133的共振频率为9 192 631 770Hz。因此铯原子便用作一种节拍器来保持高度精确的时间。

发现人

拉比（Rabi）

20世纪30年代，伊西多·艾萨克·拉比 和他的学生们在哥伦比亚大学的实验室里研究原子和原子核的基本特性。也就是在这里，他们在依靠这种原子计时器来制造时钟方面迈出了有价值的第一步。在其研究过程中，拉比发明了一种被称为磁共振的技术，依靠这项技术，他便能够测量出原子的自然共振频率。为此他还获得了1944年诺贝尔奖。同年，他还首先提出“要讨论讨论这样一个想法”（他的学生这样说道），也就是这些共振频率的准确性如此之高，完全可以用来制作高精度的时钟。他还特别提出要利用所谓原子的“超精细跃迁”的频率。这种超精细跃迁指的是随原子核和电子之间不同的磁作用变化而引起的两种具有细微能量差别的状态之间的跃迁。

在这种时钟里，一束处于某一特定“超精细状态”的原子束穿过一个振荡电磁场。当原子的超精细跃迁频率越接近磁场的振荡频率，原子从磁场中吸收的能量就越多，从而产生从原始超精细状态到另一状态的跃迁。通过一个反馈回路，人们能够调整振荡场的频率直到所有的原子完成了跃迁。原子钟就是利用振荡场的频率即保持与原子的共振频率完全相同的频率作为产生时间脉冲的节拍器。

直到20世纪20年代，最精确的时钟还是依赖于钟摆的有规则摆动。取代它们的更为精确的时钟是基于石英晶体有规则振动而制造的，这种时钟的误差每天不大于千分之一秒。即使如此精确，但它仍不能满足科学家们研究爱因斯坦引力论的需要。根据爱因斯坦的理论，在引力场内，空间和时间都会弯曲。因此，在珠穆朗玛峰顶部的一个时钟，比海平面处完全相同的一个时钟平均每天快三千万分之一秒。所以精确测定时间的唯一办法只能是通过原子本身的微小振动来控制计时钟。

NIST F-1原子钟，它由170个元器件组成，其中包括透镜，反射镜和激光器。位于中部的管子高1.70米，铯原子在其中上下移动，发出极为规则的“信号”。

20世纪30年代，美国哥伦比亚大学实验室的伊西多·艾萨克·拉比 和他的学生在研究原子及其原子核的基本性质时所获得的成果，使基于上述原子计时器的时钟研制取得了实质性进展。在拉比设想的时钟里，处于某一特定的超精细态的一束原子穿过一个振动电磁场，场的振动频率与原子超精细跃迁频率越接近，原子从电磁场吸收的能量就会越多，并因此而经历从原先的超精细态到另一态的跃迁。反馈回路可调节振动场的频率，直到所有原子均能跃迁。原子钟就是利用振动场的频率作为节拍器来产生时间脉冲，目前，振动场频率与原子共振频率已达到完全同步的水平。1949年，伊西多·艾萨克·拉比 的学生拉姆齐提出，使原子两次穿过振动电磁场，其结果可使时钟更加精确。1989年，拉姆齐因此而获得了诺贝尔奖。

最早的原子钟之一

二战后，美国国家标准局和英国国家物理实验室都宣布，要以原子共振研究为基础来确定原子时间的标准。世界上第一个原子钟是由美国国家物理实验室的埃森和帕里合作建造完成的，但这个钟需要一个房间的设备，所以实用性不强。另一名科学家扎卡来亚斯使得原子钟成为一个更为实用的仪器。扎卡来亚斯计划建造一个被他称为原子喷泉的、充满了幻想的原子钟，这种原子钟非常精确，足以研究爱因斯坦预言的引力对于时间的作用。研制过程中，扎卡来亚斯推出了一种小型的原子钟，可以从一个实验室方便地转移到另一个实验室。1954年，他与麻省的摩尔登公司一起建造了以他的便携式仪器为基础的商用原子钟。两年后该公司生产出了第一个原子钟，并在四年内售出50个，如今用于GPS的铯原子钟都是这种原子钟的后代。

到了1967年，关于原子钟的研究如此富有成效，以至于人们依据铯原子的振动而对秒做出了重新定义。如今的原子钟极其精确，其误差为10万年内不大于1秒。历经数年的努力，三种原子钟――铯原子钟、氢微波激射器和铷原子钟（它们的基本原理相同，区别在于元素的使用及能量变化的观测手段），都已成功的应用于太空、卫星以及地面控制。迄今为止，在这三类中最精确的原子钟是铯原子钟，GPS卫星系统最终采用的就是铯原子钟。

2010年2月，由美国国家标准局研制的铝离子光钟已达到37亿年误差不超过1秒的惊人水平，成为世界上最准的原子钟。

铯原子钟

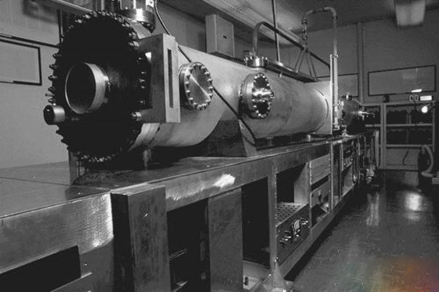

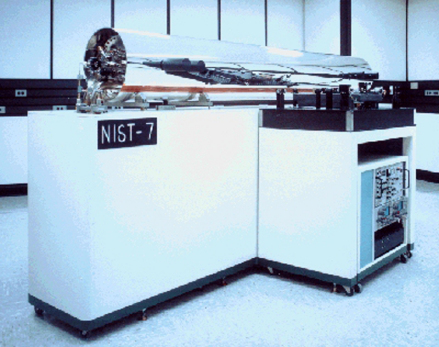

铯原子钟 NIST 7

铯原子钟它利用铯原子内部的电子在两个能级间跳跃时辐射出来的电磁波作为标准，去控制校准电子振荡器，进而控制钟的走动。这种钟的稳定程度很高，目前，最好的铯原子钟达到2000万年才相差1秒。现在国际上，普遍采用铯原子钟的跃迁频率作为时间频率的标准，广泛使用在天文、大地测量和国防建设等各个领域中。

氢原子钟

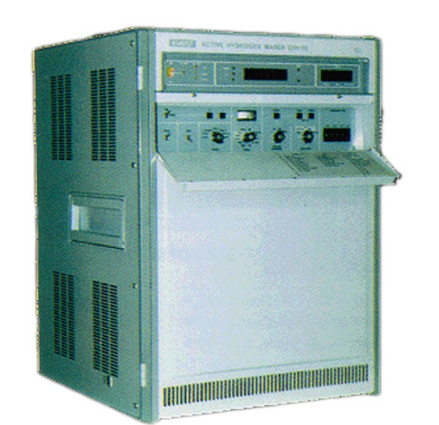

氢原子钟

氢原子钟一种精密的计时器具。氢原子钟是在现代的许多科学实验室和生产部门广泛使用一种精密的时钟，它是利用原子能级跳跃时辐射出来的电磁波去控制校准石英钟，但它用的是氢原子。这种钟的稳定程度相当高，每天变化只有十亿分之一秒。氢原子钟亦是常用的时间频率标准，被广泛用于射电天文观测、高精度时间计量、火箭和导弹的发射、核潜艇导航等方面。氢原子钟首先在1960年为美国科学家拉姆齐研制成功。氢原子钟是种高精度的时间和频率标准，在国防、空间技术和现代科学试验中有着重要的应用。

铷原子钟

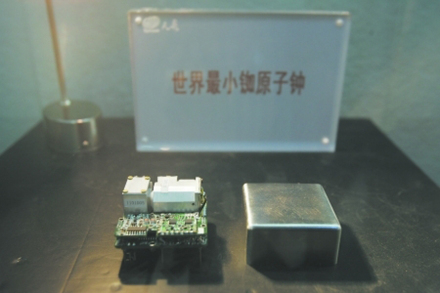

最小的铷原子钟

是所有原子钟中最简便、最紧凑的一种。这种时钟使用一玻璃室的铷气，当周围的微波频率刚好合适时，就会按光学铷频率改变其光吸收率。三种原子钟――铯原子钟、氢微波激射器和铷原子钟，都已成功的应用于太空、卫星以及地面控制。迄今为止，在这三类中最精确的原子钟是铯原子钟，GPS卫星系统最终采用的就是铯原子钟。

此外，还可以通过使用激光束来防止铯原子前后高速移动，从而可以减少因多普勒效应而产生的轻微频率变化。

CPT原子钟

CPT原子钟是利用原子的相干布局囚禁原理而实现的一种新型原子钟，也是目前从原理上唯一可实现微型化的原子钟，其体积、功耗比目前体积、功耗最小的铷原子钟相比还要小得多。最小的CPT原子钟可为手表尺寸，并用纽扣电池供电。由于这些特点，CPT原子钟在远程通讯系统定时、大范围通讯网络同步、武器装备的便携化等军、民应用方面具有很好的应用前景。例如，CPT频标应用于GPS接收机，可以显著提高导航定位精度。欧美等西方国家已经把便携式和微型化CPT频标的研发作列入国家战略发展目标。美国已经有两种商品CPT频标上市。

原子钟图册

原子钟图册

工作原理

每一个原子都有自己的特征振动频率。人们最熟悉的振动频率现象就是当食盐被喷洒到火焰上时食盐中的元素钠所发出的桔红色的光。一个原子具有多种振动频率，一些位于无线电波波段，一些位于可见光波段，而另一些则处在两者之间。铯133则被普遍地选用作原子钟。将铯原子共振子置于原子钟内，需要测量其中一种的跃迁频率。通常是采用锁定晶体振荡器到铯原子的主要微波谐振来实现。这一信号处于无线电的微波频谱范围内，并恰巧与广播卫星的发射频率相似，因此工程师们对制造这一频谱的仪器十分在行。

为了制造原子钟，铯原子会被加热至汽化，并通过一个真空管。在这一过程中，首先铯原子气要通过一个用来选择合适的能量状态原子的磁场，然后通过一个强烈的微波场。微波能量的频率在一个很窄的频率范围内震荡，以使得在每一个循环中一些频率点可以达到9,192,631,770Hz。精确的晶体振荡器所产生的微波的频率范围已经接近于这一精确频率。当一个铯原子接收到正确频率的微波能量时，能量状态将会发生相应改变。

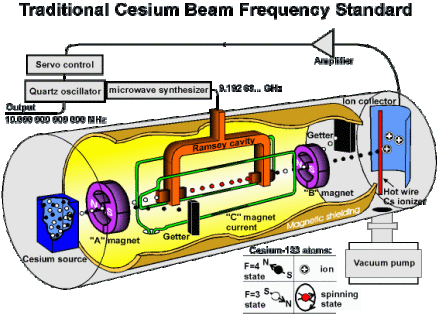

铯原子钟内部结构

在更远的真空管的尽头，另一个磁场将那些由于微波场在正确的频率上而已经改变能量状态的铯原子分离出来。在真空管尽头的探测器将打击在其上的铯原子呈比例的显示出，并在处在正确频率的微波场处呈现峰值。这一峰值被用来对产生的晶体振荡器作微小的修正，并使得微波场正好处在正确的频率。这一锁定的频率被9,192,631,770除，得到常见的现实世界需要的每秒一个脉冲。

工作过程

铯原子钟又被人们形象的称作“喷泉钟”，因为铯原子钟的工作过程是铯原子像喷泉一样的“升降”。这一运动使得频率的计算更加精确。图《铯原子钟工作过程》所示中详细的描绘了铯原子钟工作的整个过程。这个过程可以分割为四个阶段：

第一阶段

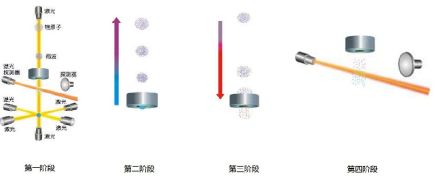

铯原子钟工作过程

由铯原子组成的气体，被引入到时钟的真空室中，用6束相互垂直的红外线激光（黄线）照射铯原子气，使之相互靠近而呈球状，同时激光减慢了原子的运动速度并将其冷却到接近绝对零度。

第二阶段

两束垂直的激光轻轻地将这个铯原子气球向上举起，形成“喷泉”式的运动，然后关闭所有的激光器。这个很小的推力将使铯原子气球向上举起约1m高，穿过一个充满微波的微波腔，这时铯原子从微波中吸收了足够能量。

第三阶段

在地心引力的作用下，铯原子气球开始向下落，再次穿过微波腔，并将所吸收的能量全部释放出来。当在微波腔中发生状态改变的铯原子与激光束再次发生作用时就会放射出光能。

第四阶段

在微波腔的出口处，另一束激光射向铯原子气，探测器将对辐射出的荧光的强度进行测量。

上述过程将多次重复进行，而每一次微波腔中的频率都不相同。由此可以得到一个确定频率的微波，使大部分铯原子的能量状态发生相应改变。这个频率就是铯原子的天然共振频率，或确定秒长的频率。

光学原子钟

美国《科学》杂志于2001年7月12日公布的一项研究结果表明，美国政府科学家已经将先进的激光技术和单一的汞原子相结合而研制出了世界上最精确的时钟。位于美国科罗拉多州博尔德城的美国国家标准与技术研究所的科学家研制出了这种新型的以高频不可见光波和非微波辐射为基础的原子钟。由于这种时钟的研制主要是依靠激光技术，因而它被命名为“全光学原子钟”。

我们知道原子时钟的“滴答”来自于原子的转变，在当前的原子钟中，铯原子是在微波频率范围内转变的，而光学转变发生在比微波转变高得多的频率范围，因此它能够提供一个更精细的时间尺度，也就可以更精确地计时。这种新研制出来的全光学原子时钟的指针在1秒钟内走动时发出的“滴嗒”声为一千的五次方（在1后加15个零所得的数），是现在最高级的时钟――微波铯原子钟的十万倍。所以，用它来测量时间将更精确得多。

所有时钟的构造都包括两大部分：即能够按照固定周期走动的装置，如钟摆；还有一些计算、累加和显示时间流失的装置，如驱动时钟指针的齿轮。在大约50年前首次研制出的原子钟增加了第三部分，即以特定的频率对光和电磁辐射作出反应的原子，这些原子用来控制“钟摆”。目前最高级的原子钟，就是利用100万个液态金属铯原子对微波辐射做出反应来控制时钟指针的走动。这样的时钟指针每秒钟大约走动100亿次，时钟指针走动得越快，时钟计算的时间也就越精确。但是铯原子钟使用的高速电子学技术并不能计算更多的时钟指针走动次数。因而，美国科学家在研究新型的全光学原子钟时使用的不是铯原子，而是单个冷却的液态汞离子（即失去一个电子的汞原子），并把它与功能相当于钟摆的飞秒（一千万亿分之一秒）激光振荡器相连，时钟内部配备了光纤，光纤可将光学频率分解成计数器可以记录的微波频率脉冲。

要制造出这种原子钟需要有能够捕捉相应离子，并将捕捉到的离子足够静止来保证准确的读取数据的技术，同时要能保证在如此高的频率下来准确的计算“滴答”的次数。这种时钟的质量依赖于它的稳定性和准确性，也就是说，这个时钟要提供一个持续不变的输出频率，并使它的测量频率与原子的共振频率相一致。

领导这一研究的美国物理学家斯科特·迪达姆斯（S. A. Diddams）说：“我们首次展示了这种新一代原子钟的原理，这种时钟可能比目前的微波铯原子钟精确100到1000倍。”它可以计算有史以来最短的时间间隔。科学家们预言这种时钟可以提高航空技术、通信技术，如移动电话和光纤通信技术等的应用水平，同时可用于调节卫星的精确轨道、外层空间的航空和联接太空船等。

2022年10月5日，中国科学技术大学在《自然》杂志发表了光学原子钟的最新研究成果。学校的一个研究小组通过使用精制高功率激光器，使新疆一对相距113千米的光学原子钟实现了同步。创造了两个光钟的最远同步距离的吉尼斯世界纪录。尽管光钟自身精度极高，但受制于当前的同步技术，还不能用于科学标准。光钟同步如果成为可能，多项技术的应用前景将更加广阔，比如全球定位系统会更加精准。

锶晶格原子钟

50亿年不会走偏的锶晶格原子钟

由美国科罗拉多大学天体物理学研究所联合实验室研发，锶晶格原子钟，此前这项纪录的保持着为美国国家标准与技术研究所研制的量子逻辑时钟，但锶晶格原子钟比后者更加精准，精确度能提高50%。

天体物理学研究所的Jun Ye博士认为锶晶格原子钟由两个能级之间的原子振荡控制，通过激光装置精确控制能级之间的转换，这就实现了最为精确时钟的制造。其实科学家的目标是制造永远不会走偏的时钟，目标已经不是50亿年，而是整个宇宙的年龄，也就是说在这个宇宙可能存在的生命周期内，这个时钟是不会走慢或者走快。
